بازوی متقاطع رسانا

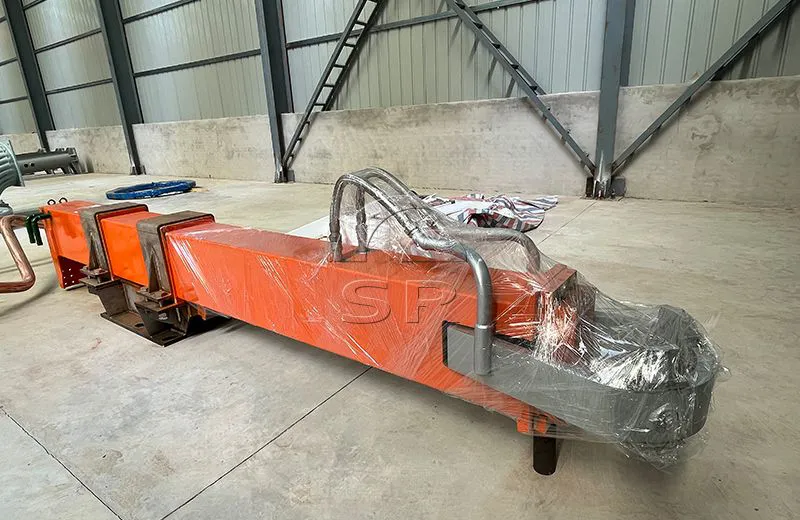

معرفی بازوی متقاطع رسانا


بازوی رسانای یک کوره قوس الکتریکی (EAF) در درجه اول از نگهدارنده بازوی رسانای الکترود جلو، یک حلقه گیره با آب خنک، بدنه بازو و صفحه مسی رسانای عقب تشکیل شده است.

به اشتراک بگذارید:
معرفی بازوی متقاطع رسانا

معرفی بازوی متقاطع رسانا

بدنه بازوی متقاطع رسانا از صفحات روکش فلزی مسی یا صفحات روکش فلزی آلومینیومی ساخته شده است که دارای سطح مقطع مستطیلی است. از طریق گردش آب به صورت داخلی خنک می شود و نیاز به لوله های مسی رسانا خنک شده با آب را از بین می برد. این طراحی بازوهای رسانای الکترود برای گرفتن و حمایت از الکترود و همچنین انتقال انرژی الکتریکی به الکترود به منظور گرمایش و افزایش دما عمل می کند.


در کوره‌های قوس الکتریکی و کوره‌های قوس غوطه‌ور، عناصر عایق متعددی بین نگهدارنده رسانای الکترود و بدنه بازوی متقاطع رسانا قرار گرفته‌اند که ساختار بازوی متقاطع را به‌طور قابل‌توجهی ساده‌تر کرده و نوع جدیدی از بازوی الکترود را برای قوس الکتریکی با قدرت فوق‌العاده نشان می‌دهد. کوره ها

بازوی رسانا کوره قوس الکتریکی (EAF) کوره قوس زیر آب (SAF) در درجه اول دارای مزایای زیر است:

استفاده از یک سطح مقطع توخالی و یک صفحه کامپوزیت مس-فولاد دو لایه به طور قابل توجهی اثر پوستی را کاهش می دهد، امپدانس را کاهش می دهد و راندمان گرمایی الکتریکی را افزایش می دهد.

ساختار جعبه ای با سطح مقطع توخالی، همراه با کانال های خنک کننده داخلی آب، به طور قابل توجهی استحکام بازوی تراورس را افزایش می دهد و تنظیم حرکت الکترود را بدون ایجاد لرزش تسهیل می کند و در نتیجه ثبات قوس را افزایش می دهد.

بازوی متقاطع الکترود از نظر وزن سبک تر از نوع لوله فولادی معمولی است و دارای گشتاور اینرسی کمتری است که تنظیم ارتفاع مکرر الکترود را تسهیل می کند.

ملزومات تیر عرضی رسانا عبارتند از: سبک وزن، سختی بالا، امپدانس کم و دوام طولانی.

میله متقاطع رسانا در یک انتها بر روی ستون و در انتهای دیگر، الکترود را نگه می دارد و مجهز به عملکرد بالابر است.

سبک بودن پرتو متقاطع رسانا به کاهش متناظر در قدرت محرکه مورد نیاز برای تنظیم عمودی ستون الکترود، از جمله پیامدهای دیگر دلالت دارد.

تامین بازوی متقاطع رسانا

بازوهای الکترود الکترودهای کوره قوس الکتریکی کوره قوس الکتریکی از صفحات روکش فلزی مس ساخته شده و با گردش آب خنک می شوند.

هر سه بازوی رسانا با روکش فولاد مس از ساختار جعبه‌ای هستند و برای اطمینان از استحکام حرارتی و استحکام کافی تحت خنک‌سازی آب قرار می‌گیرند.

دستگاه‌های بستن الکترود در داخل بازوها قرار گرفته‌اند و از یک پیکربندی در عقب نصب شده‌اند که امکان تعویض آزادانه سه فاز را فراهم می‌کند.

دستگاه های گیره دارای درگیری فنر دیسکی، آزادسازی سیلندر هیدرولیک و جایگزینی رینگ آب بندی از طریق استخراج پیستون هستند، بدون اینکه بر وضعیت گیره تأثیر بگذارند، در نتیجه یک محیط کاری بهینه را فراهم می کنند.

بازوی متقاطع رسانای کوره قوس الکتریکی (EAF) با قابلیت اطمینان عملیاتی آن مشخص می شود و برای نگهداری و تنظیم بسیار راحت است.

عایق بین هر فاز بازوی الکترود و ستون برقرار می شود و از عایق موثر بین فازها محافظت می کند.

عایق در شرایط عملیات حرارتی قابل اعتماد باقی می ماند.

اتصال بین ستون و بازوی الکترود از یک سیستم پیچ از پیش سفت شده استفاده می کند که امکان تنظیمات جزئی در موقعیت مونتاژ را فراهم می کند تا از موقعیت صحیح الکترودهای سه فاز اطمینان حاصل شود.

بخش خلفی بازوی عرضی فاز میانی مرتفع است، و در نتیجه کل شبکه کوتاه در یک پیکربندی مثلثی فضایی مرتب شده است.
