آشنایی با پوشش کوره آب خنک
به طور کلی، پوشش کوره کوره قوس الکتریکی از ساختار پوشش کوره لوله بسته با آب خنک می شود.

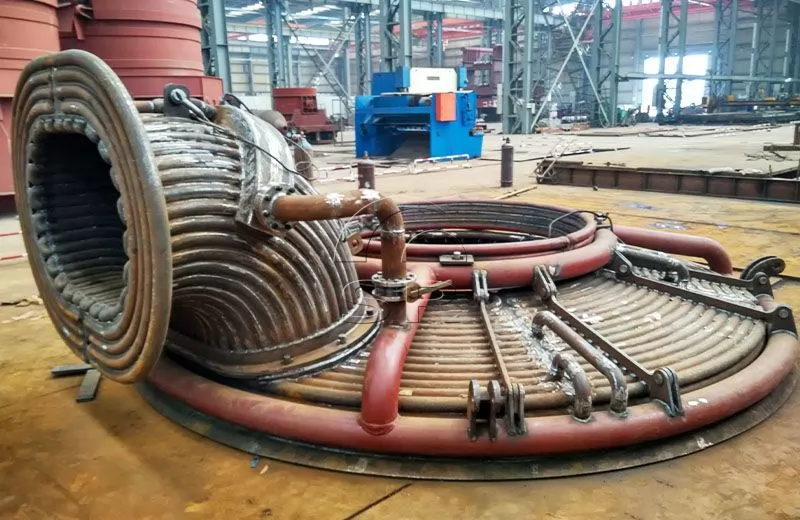

معرفی پوشش کوره آب خنک
به طور کلی، سقف آب خنک EAF ساختار پوشش کوره لوله بسته با آب خنک می شود.
را پوشش کوره قوس الکتریکی شامل بدنه پوشش کوره و دستگاه قیف گیرنده می باشد. قاب سازه اصلی با لوله های فولادی بدون درز به شکل دایره ای ساخته شده است که نه تنها به عنوان مقاومت مورد نیاز اعضای سازه عمل می کند، بلکه به عنوان خط لوله اصلی آب ورودی و برگشتی نیز عمل می کند. هر لوله آب خنک کننده از طریق خطوط لوله اصلی آب ورودی و برگشتی متصل می شود.
بقیه از لوله های متراکم کمی کوچکتر تشکیل شده است. صفحه آب خنک به راحتی قابل تعویض و نگهداری است و عمر مفید آن بیش از 3000 دیگ بخار است.
لوله مواد خنک‌شده با آب سقف کوره قوس الکتریکی (EAF) در قسمت پایینی قیف گیرنده استفاده می‌شود. شیلنگ های فلزی فولادی ضد زنگ فلنج دار (با آداپتور چرخان) برای لوله های خنک کننده اصلی ورودی و خروجی پوشش کوره و شیلنگ های فلزی از جنس استنلس استیل نوع دستگیره برای سایر لوله های خنک کننده آب استفاده می شود.
بخش مرکزی از کوره قوس الکتریکی (EAF) سقف یک پوشش مرکزی کوچک با سه سوراخ الکترود است که از مواد ریخته گری نسوز ساخته شده است.
توضیح
سقف کوره آب خنک EAF نوع آشیانه لوله ای به آن اطلاق می شود که سطح آب خنک دیواره داخلی پوشش کوره قوس الکتریکی از لوله های فولادی نزدیک به هم با آب خنک کننده در لوله ها تشکیل شده است. پوشش کوره آب خنک شده از نوع لوله به دو نوع انتگرال و ترکیبی تقسیم می شود. با توجه به اندازه ساختار بزرگ، پوشش کوره خنک کننده با آب ترکیبی به 2 تا 6 قطعه برای تولید با توجه به حمل و نقل و توزیع آب تقسیم می شود و سپس در یک کل ترکیب می شود.
به طور کلی، مناسب است از نوع مونتاژ تقسیم شده برای پوشش با قطر 4.5 متر یا بالاتر استفاده شود. سقف کوره آب خنک کوره ملاقه ای به دلیل وجود دهانه ها و لوازم جانبی زیاد روی روکش بیشتر از نوع یکپارچه می باشد.
هنگامی که آب خنک کننده وارد پوشش کوره آب خنک می شود، لوله اصلی توزیع آب از لوله اصلی توزیع آب خارج شده و به چند شاخه تقسیم می شود تا وارد صفحات خنک کننده آب شود. منطقه خنک کننده و مقاومت هر شاخه متفاوت است.
روکش کوره آب خنک کوره قوس دارای مزایای زیر است. :
افزایش حجم موثر در کوره و افزایش خروجی.
کاهش زمان بارگذاری؛
این می تواند سطح قدرت کوره را بهبود بخشد.
کاهش تعداد تعمیرات کوره و بهبود بهره وری؛
عملیات قوس طولانی را می توان برای بهبود ضریب توان اتخاذ کرد.
کاهش قابل توجه مصرف نسوز؛
این می تواند گرمای اتلاف آب خنک کننده را بازیابی کند و در انرژی صرفه جویی کند.
دمای برگشت آب خنک کننده می تواند به عنوان سیگنال کنترل در طول تولید استفاده شود.
