دستگاه بالابر الکترود

مکانیزم بالابر الکترود


مکانیزم بالابر الکترود کوره قوس الکتریکی از بازوی متقاطع رسانا و دستگاه ستون الکترود تشکیل شده است.

به اشتراک بگذارید:

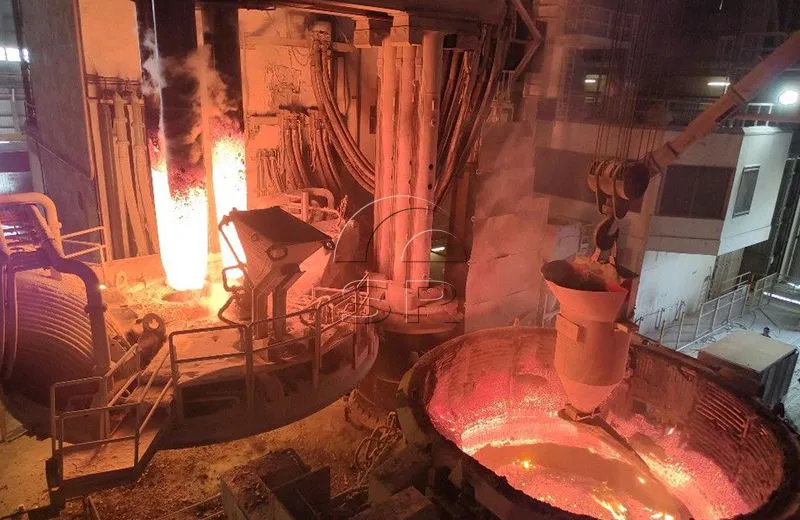

مکانیسم بالابر الکترود

مکانیسم بالابر الکترود

مکانیزم بالابر الکترود کوره قوس الکتریکی از بازوی متقاطع رسانا و دستگاه ستون الکترود تشکیل شده است.

بازوی متقاطع رسانا از سه مجموعه بازوهای رسانای کامپوزیت مس-فولاد، سه مجموعه مکانیسم های گیره و شل شدن الکترود، چاک الکترود و دستگاه پاشش الکترود تشکیل شده است.

دستگاه پست الکترود از سه مجموعه پست الکترود، سیلندر بالابر پست هیدرولیک، دستگاه چرخ پست هدایت و کلیه قطعات عایق متصل به بازوی متقاطع تشکیل شده است.

دستگاه بالابر الکترود از دو قسمت بازوی متقاطع الکترود و دستگاه ستون پایه الکترود تشکیل شده است. بازوی متقاطع الکترود متشکل از بازوی متقاطع رسانای کامپوزیت مس-فولاد، مکانیزم بستن و شل شدن الکترود، چاک الکترود و سه مجموعه دستگاه پاشش الکترود است. چاک الکترود از فورج مس ساخته شده است.

دستگاه پست الکترود شامل پست الکترود، دستگاه چرخ راهنمای پست و سیلندر هیدرولیک بالابر الکترود می باشد.

ضمناً کلیه قطعات عایق، بست ها، خط لوله آب و اتصالات لوله متصل به پست و بازوی متقاطع ارائه شده است.

سطح ریل راهنمای ستون در معرض عملیات حرارتی با مقاومت سایشی خوب است.
