شبکه کوتاه

معرفی مختصر



شبکه کوتاه (سیستم های اتوبوس)، همچنین به عنوان خط جریان بالا شناخته می شود، به اصطلاح کلی سیال حامل از ترمینال خروجی ثانویه ترانسفورماتور به الکترود (از جمله الکترود) اشاره دارد.


جریان قوی که از طریق هادی شبکه کوتاه می گذرد مطمئناً یک میدان مغناطیسی قوی در اطراف هادی شبکه کوتاه (شینه مسی) ایجاد می کند و تلفات زیادی در هادی شبکه کوتاه و اجزای فولادی اطراف هادی ایجاد می کند. ، باعث تولید گرما می شود.

به اشتراک بگذارید:

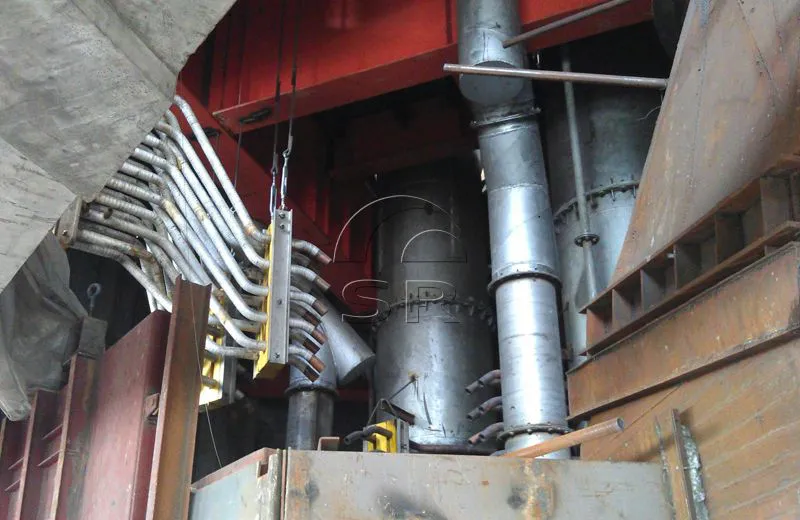

معرفی مختصر

معرفی مختصر بر کوره قوس الکتریکی زیردریایی شبکه کوتاه کوره قوس الکتریکی

کوره الکتریکی یکی از تجهیزات فرآیندی مهم در صنعت فولادسازی است. در هنگام ذوب، لازم است ده ها هزار آمپر یا حتی صدها هزار آمپر جریان قوی به کوره منتقل شود. چنین جریان بزرگی توسط شبکه کوتاه منتقل می شود.


شبکه کوتاه (سیستم اتوبوس)، همچنین به عنوان خط جریان بالا شناخته می شود، به اصطلاح کلی سیال حامل از ترمینال خروجی ثانویه ترانسفورماتور به الکترود (از جمله الکترود) اشاره دارد.

ترکیب شبکه کوتاه

اجزای شبکه کوتاه به بخش های زیر تقسیم می شوند:

جبران کننده: انتهای ولتاژ پایین ترانسفورماتور کوره را با قسمت ثابت شبکه کوتاه وصل کنید

بار اتوبوس: طولانی ترین بخش ثابت شبکه کوتاه، که ممکن است میله مسی مستطیلی یا لوله مسی با آب خنک شود.

پایه اتصال ثابت: برای اتصال کابل انعطاف پذیر آب خنک شده از باسبار به شبکه کوتاه و انتقال جریان استفاده می شود

کابل انعطاف پذیر آب خنک: برای انتقال جریان از پایه اتصال ثابت به پایه اتصال متحرک که با نگهدارنده الکترود حرکت می کند استفاده می شود.

پایه اتصال متحرک: برای اتصال کابل انعطاف پذیر آب خنک و نگهدارنده الکترود استفاده می شود.

هادی و ساختار سرب نگهدارنده الکترود.

Collet نگهدارنده الکترود: برای انتقال جریان از هادی نگهدارنده الکترود به الکترود و جلوگیری از افتادن الکترود استفاده می شود.

الکترود.

ویژگی های شبکه کوتاه

شبکه کوتاه کوره برقی دارای ویژگی های زیر است:

جریان بزرگ

جریان قوی که از طریق هادی شبکه کوتاه (لوله های شین مسی) می گذرد، مطمئناً یک میدان مغناطیسی قوی در اطراف هادی شبکه کوتاه ایجاد می کند و اتلاف توان زیادی را در هادی شبکه کوتاه و اجزای فولادی اطراف ایجاد می کند. هادی، باعث تولید گرما می شود.

طول کوتاه

طول کل شبکه کوتاه (شینه های مسی) برای کوره های بزرگ نباید بیش از 20 متر باشد. با توجه به تلفات زیاد شبکه کوتاه، طول آن، به ویژه طول کابل انعطاف پذیر آب خنک، باید در حین طراحی تا حد امکان کوتاه شود تا تلفات شبکه کوتاه به حداقل برسد.

ساختار پیچیده

هادی های مختلف در شبکه کوتاه (لوله باس آب خنک) ساختار، شکل، تعداد هادی های موازی و حالت های آرایش متفاوتی دارند. بنابراین، در طراحی سیستم اتوبوس، تاثیر پوسته و اثر مجاورتی باید در نظر گرفته شود و قسمت هادی با توجه به چگالی جریان مشخص شده انتخاب شود. در همین حال، باید به پیکربندی معقول و جابجایی بهینه هادی ها توجه شود تا اندوکتانس مؤثر به حداقل برسد، جریان هر هادی متعادل شود و پارامترهای فاز تا حد امکان به هم نزدیک شوند.

محیط کاری ضعیف

هادی اتوبوس جریان بالا که با آب خنک می شود در محیط های سخت با دمای بالا و گرد و غبار رسانای زیاد کار می کند.

مزایای فنی

تمرین ثابت کرده است که پارامترهای الکتریکی شبکه کوتاه نقش تعیین کننده ای در عملکرد عادی کوره دارند.

میزان تولید کوره، طول عمر پوشش کوره، تلفات توان و ضریب توان تا حد زیادی به انتخاب پارامترهای الکتریکی شبکه کوتاه بستگی دارد.

یک طراحی گذرگاه جریان بالا با آب خنک خنک معقول باید احتراق پایدار قوس در کوره را با حداقل تلفات الکتریکی، ضریب توان بالا و تعادل قدرت سه فاز تضمین کند. مقاومت و راکتانس شین های مسی باید حداقل مقادیر معقول باشد. امپدانس سه فاز باید متعادل باشد. استفاده از مصالح ساختار شبکه کوتاه باید به حداقل برسد، به ویژه مصرف فلزات غیرآهنی باید به حداقل برسد، تعمیر و نگهداری باید ساده و عملیات قابل اطمینان باشد.
