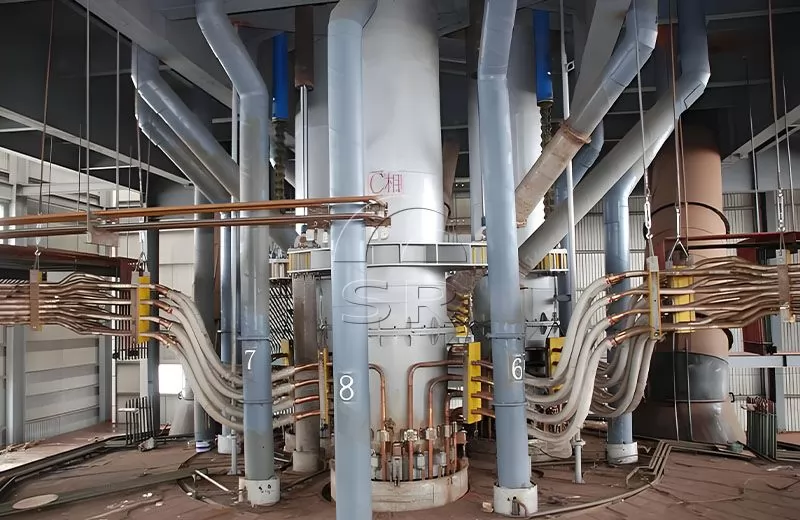

هولدر ترکیبی کوره قوس غوطه ور

الکترود نگهدارنده ترکیبی کوره قوس الکتریکی سری شامل: الکترود کوره قوس غوطه ور 12.5MVA، الکترود کوره قوس غوطه ور 16.5MVA، الکترود کوره قوس غوطه ور 25.5MVA، الکترود کوره قوس زیردریایی 30.0MVA و غیره است.

به اشتراک بگذارید:
ترکیب

ترکیب

نگهدارنده الکترود بخش مهمی از تجهیزات مکانیکی کوره های برقی است و وظایف آن شامل سه نکته زیر است:

انتقال جریان قوی به الکترود؛

بوش مسی را محکم روی الکترود ببندید.

با الکترودهای لیز و بالابر همکاری کنید.

مزایا

کاربرد قوی، قابل اجرا در کوره های قوس زیر آب با قدرت و قطر الکترود متفاوت.

در مقایسه با کوره قوس غوطه ور با بوش مسی به عنوان عنصر رسانا، مقاومت تماسی به دلیل فشرده شدن فنر و پیچ بین عنصر رسانا و پوسته الکترود، بدون برخورد قوس و انتقال جریان پایدار، نسبت به سایر اشکال مقاومت تماسی برتر است.

با توجه به طراحی هوابندی عنصر رسانا، عنصر رسانا توسط دمای بالا تابش نمی شود، افزایش دمای آن بسیار کمتر از سایر عناصر رسانا است و رسانایی به طور قابل توجهی بهبود می یابد.

با کاهش مقاومت تماس، هدایت بهبود می یابد و خنک کننده داخلی آب اضافه می شود، بازده الکتریکی و ضریب توان به طور قابل توجهی بهبود می یابد، صرفه جویی در انرژی بیش از 5٪ است و صرفه جویی در مواد حدود 20٪ است.

با توجه به طراحی ساختار معقول، عمر مفید عناصر رسانا دو برابر می شود. هزینه تعمیر و نگهداری روزانه بسیار کاهش می یابد و سرعت عملیات تجهیزات به طور قابل توجهی بهبود می یابد.

توضیح

نگهدارنده الکترود در بالای دهانه کوره آویزان شده است و همه اجزاء در ناحیه دمای بالا قرار دارند و تأثیر تشعشعات دهانه کوره و گاز کوره را دارند. علاوه بر این، گرما در قسمت برق‌دار تولید می‌شود و گرما در قسمت غیربرقی به دلیل القای جریان القایی ایجاد می‌شود، بنابراین خنک‌سازی آب مورد نیاز است.

ساختار نگهدارنده باید تا حد امکان ساده باشد، با تلفات الکتریکی کوچک، عملکرد آسان، جایگزینی آسان در طول تعمیر و نگهداری، عملکرد مکانیکی بالا در دمای بالا و عملکرد عایق و عایق مغناطیسی.

نگهدارنده الکترود را می توان با توجه به ساختارهای مختلف به نوع تعلیق و نوع بازوی متقاطع تقسیم کرد. بیشتر از انواع تعلیق استفاده می شود. نوع بازوی متقاطع بیشتر در کوره هایی با قدرت و قطر الکترود کم استفاده می شود. دستگاه آن شبیه دستگاه الکترود کوره برقی فولادسازی است.

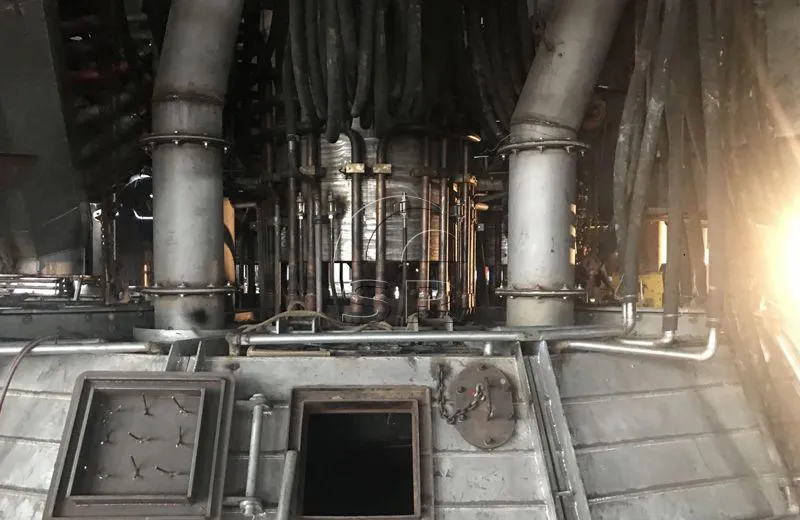

در مفهوم گسترده، نگهدارنده الکترود از حلقه گیره الکترود، کاشی مسی رسانا، دستگاه آویزان، ژاکت خنک کننده آب، سیلندر نگهدارنده الکترود و پرتو متقاطع تشکیل شده است که در واقع سیستم نگهدارنده الکترود است. در معنای محدود، تنها بخشی از دستگاه است که لنت مسی را در برابر الکترود فشرده می کند.

انواع مختلفی از دستگاه برای نگهدارنده الکترود برای فشرده سازی پد مسی در برابر الکترود وجود دارد. در حال حاضر انواع مختلفی از دستگاه ها در کشورهای خارجی مورد استفاده قرار می گیرد که از آن جمله می توان به نوع فنر پنوماتیک، نوع دم هیدرولیک، نوع حلقه مخروطی محرک روغن موتور و نوع غشای لاستیکی هیدرولیک اشاره کرد.
