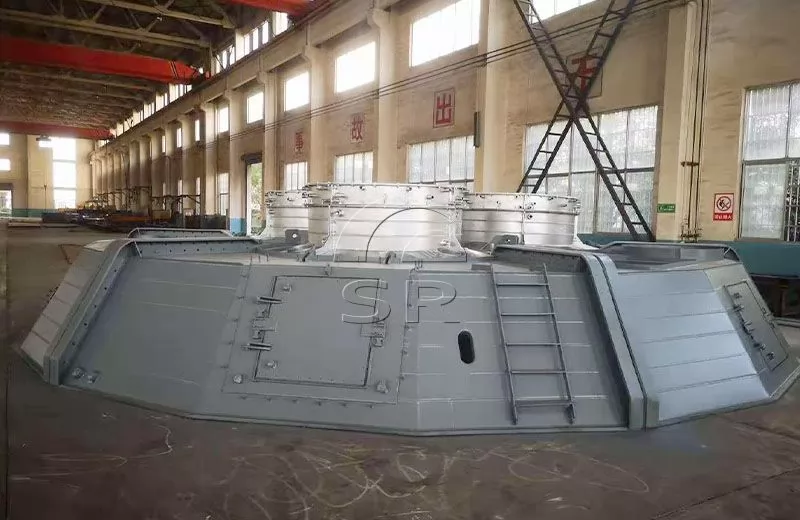

سقف خنک‌شده با آب کوره قوس غوطه‌ور بخش مهمی از کوره قوس غوطه‌ور (همچنین به عنوان کوره قوس الکتریکی، کوره کاربید کلسیم یا کوره معدن شناخته می‌شود) است که عمدتاً برای بستن بالای بدنه کوره و تحمل دما و فشار بالا استفاده می‌شود. کوره پوشش کوره SAF استحکام ساختاری خود را از طریق یک سیستم خنک کننده داخلی داخلی حفظ می کند تا از تغییر شکل یا آسیب در دمای بالا جلوگیری کند.
معرفی سقف آب خنک کوره قوس غوطه ور

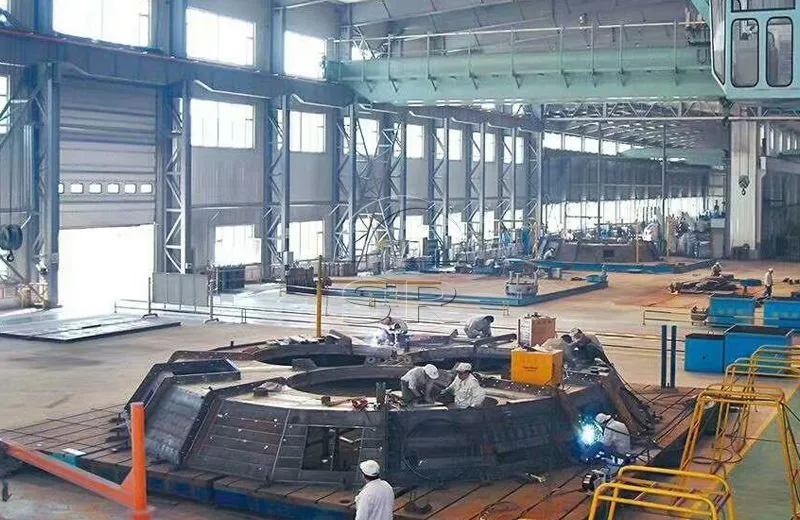

پوشش کوره آب خنک SAF معمولاً از ورق فولادی ساخته می شود که داخل آن لوله آب یا ژاکت آب قرار دارد. گرمای سطح پوشش کوره SAF با گردش آب خنک کننده گرفته می شود تا دمای سقف کوره کاهش یابد. این طراحی به حفظ ثبات ساختاری و افزایش طول عمر هود کمک می کند.
در حین کار کوره قوس غوطه‌ور، سقف کوره خنک‌شده با آب، تابش گرما و فشار تولید شده توسط الکترودها، مواد و گاز کوره را تحمل می‌کند. در همین حال، از آنجایی که کوره های قوس غوطه ور معمولاً در دمای بالا، فشار بالا و محیط خوردگی بالا کار می کنند، مواد و فرآیند ساخت سقف آب خنک SAF باید مقاومت عالی در دمای بالا، مقاومت در برابر خوردگی و مقاومت در برابر فشار داشته باشد.
علاوه بر این، عملکرد آب بندی باید برای طراحی پوشش کوره آب خنک در نظر گرفته شود تا از نشت گاز و ناخالصی های خارجی به داخل کوره جلوگیری شود که بر واکنش و کیفیت محصول در کوره تأثیر می گذارد.
در یک کلام، پوشش کوره قوس غوطه‌ور بخش مهمی از کوره قوس غوطه‌وری است که برای بستن بالای بدنه کوره، تحمل دما و فشار بالا در کوره، حفظ پایداری ساختار و افزایش عمر مفید استفاده می‌شود. در عین حال، طراحی و ساخت پوشش کوره آب خنک باید الزامات مقاومت در برابر دمای بالا، مقاومت در برابر خوردگی، مقاومت در برابر فشار و سفتی را در نظر بگیرد.
مزایای سقف آب خنک کوره قوس زیر آب:
مواد خام را می توان به طور خودکار با لوله های تغذیه متعدد به کوره اضافه کرد، بنابراین شدت کار کارگران کاهش می یابد: گاز در دهانه کوره نمی سوزد، گرمای تابشی و گرد و غبار کوره را کاهش می دهد، و شرایط محیطی و استفاده از تجهیزات را بهبود می بخشد.
گاز تصفیه شده را می توان برای صرفه جویی در مصرف سوخت بازیافت کرد.
سیستم رسانا تحت تأثیر دمای بالا قرار نمی گیرد و شبکه قطع شده و گذرگاه انعطاف پذیر می توانند تا حد امکان به الکترود نزدیک شوند تا طول لوله رسانا را کاهش دهند.
طرح شبکه کوتاه (سیستم اتوبوس) می تواند روش خط ورودی میانی را اتخاذ کند، یعنی نوار مسی از ترانسفورماتور مستقیماً به هسته کوره هدایت می شود و جریان از طریق حلقه جمع کننده به بوش مسی منتقل می شود، به طوری که طول میله مس سه فاز اساساً یکسان است، بار هر فاز متعادل است و راکتانس را می توان کاهش داد.
