الکترود کابلی معمولی که با آب خنک می شود با لوله مسی و نوار مسی جوش داده می شود و از نزدیک با تجهیزات متصل نیست.
هادی ها با سیم های مسی لخت، با شعاع خمشی بزرگ، به هم چسبیده اند.
شلنگ لاستیکی معمولی برای آستین محافظ خارجی، با مقاومت کم فشار استفاده می شود.
بوش و الکترود با گیره معمولی با خاصیت آب بندی ضعیف و نشت آب آسان بسته می شوند.

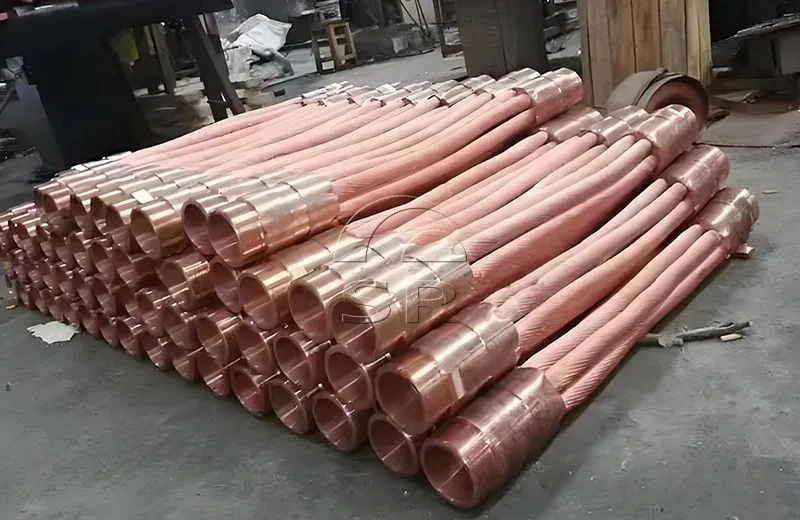

معرفی کابل خنک کننده آب
1) الکترود کابلی معمولی که با آب خنک می شود با لوله مسی و نوار مسی جوش داده می شود و از نزدیک با تجهیزات متصل نیست. هادی ها با سیم های مسی لخت، با شعاع خمشی بزرگ، به هم چسبیده اند. شلنگ لاستیکی معمولی برای آستین محافظ خارجی، با مقاومت کم فشار استفاده می شود. بوش و الکترود با گیره معمولی با خاصیت آب بندی ضعیف و نشت آب آسان بسته می شوند.
2) الکترود کابلی با آب خنک با کیفیت بالا از نوار مس جامد با چرخش و فرز ساخته می شود و سطح غیرفعال یا قلع می شود. سیم ها از سیم های لعابی بافته شده توسط دستگاه سیم پیچ کنترل عددی، با انعطاف پذیری بالا و شعاع خمشی کوچک ساخته شده اند. لوله بیرونی از لوله لاستیکی مصنوعی با لایه میانی تقویت شده با مقاومت فشار بالا استفاده می کند. بوش و الکترود باید با اکستروژن سرد با گیره مسی یا گیره فولادی ضد زنگ بر روی تجهیزات حرفه ای، با خاصیت آب بندی خوب و بدون نشتی آب بسته شوند.
شرایط عملکرد کابل های خنک کننده با آب
ولتاژ خرابی لوله لاستیکی غلاف بیرونی آب -کابل خنک کننده V ≥ 2300 ولت.
مقاومت در برابر فشار آب کار لوله لاستیکی غلاف بیرونی کابل آب خنک P ≥ 0.6Mpa.
هیچ نشتی آب خنک کننده در رابط شیلنگ غلاف بیرونی و الکترود وجود ندارد.
سرب نرم و الکترود باید در اثر سرما بسته شوند. اکستروژن روی تجهیزات ویژه.
کشش آزمایشی سطح مقطع اسمی 200mm2 15KN است. بر این اساس، مقدار کشش آزمایشی باید به ازای هر افزایش 100 میلی‌متر مربع سطح مقطع اسمی کابل خنک‌شده با آب، 5KN افزایش یابد.
حداکثر دمای سطح آب کابل خنک شده (از جمله اتصال) نباید بیشتر از 40 ℃ باشد.
انواع و ویژگی های کابل های آب خنک
کابل آب خنک برای کوره قوس الکتریکی: سطح الکترود قلع دار، مقاوم در برابر خوردگی، با رسانایی خوب است. انتهای آن با یک حلقه بالابر ارائه شده است که برای نصب سایت مناسب است. لوله لاستیکی و الکترود با دو گیره فولادی ضد زنگ، ایمن و قابل اعتماد بسته می شوند. آستین محافظ بیرونی از لوله لاستیکی با کیفیت بالا، انعطاف پذیر، با عملکرد خمشی خوب ساخته شده است. هادی انعطاف پذیر از سیم میناکاری شده با استحکام بالا، مقاوم در برابر خوردگی، بدون اثر پوست سطحی ساخته شده است.
کابل آب خنک برای کوره قوس زیر آب: الکترود با یک نوار مسی کامل پردازش می شود. هادی انعطاف پذیر از سیم لعابی ساخته شده است و در استفاده طولانی مدت زنگ سبزی ندارد. لوله لاستیکی غلاف بیرونی در برابر فشار بالای آب مقاوم است و نمی شکند. مسیر آب خنک کننده صاف است و اثر خنک کننده خوب است. لوله لاستیکی غلاف بیرونی دارای ولتاژ مقاومت در برابر سوراخ بالا، انتقال جریان زیاد، ایمنی و قابلیت اطمینان است. مشخصات و مدل های مختلف برای کاربران.
کابل های برق خنک شونده با آب کوره الکتروسرلاگ: الکترود دارای ساختارهای متنوعی است (نوع فلنج مسطح، نوع دهانه زنگی، نوع الکترود دوار) و موقعیت ورودی و خروجی دارای سه نوع است (در سمت الکترود، در صفحه فلنج، در صفحه انتهایی الکترود)؛ هادی انعطاف پذیر از سیم لعابی ساخته شده است و در استفاده طولانی مدت زنگ سبزی ندارد. لوله لاستیکی غلاف بیرونی در برابر فشار بالای آب مقاوم است و نمی شکند. مسیر آب خنک کننده صاف است و اثر خنک کننده خوب است. لوله لاستیکی غلاف بیرونی دارای ولتاژ مقاومت در برابر سوراخ بالا، انتقال جریان زیاد، ایمنی و قابلیت اطمینان است. مشخصات و مدل های مختلف برای کاربران.
کابل خنک‌شده با آب کوره قوس غوطه‌ور: مواد الکترود از مس قرمز T2 است، ساختار الکترود را می‌توان با توجه به نیاز کاربر ساخت و سطح آن قلع‌بندی شده است. موقعیت ورودی و خروجی آب با توجه به موقعیت نصب تجهیزات کاربر قابل تعیین است. لوله لاستیکی غلاف بیرونی تحت عملیات حفاظت از آتش در دمای بالا قرار دارد که برای محیط کار کوره قوس غوطه ور مناسب است و در انتقال جریان زیاد ایمن و قابل اعتماد است.
کابل آب خنک کوره خلاء: یک سر الکترود کابل از نوع مهره قفل دهانه شاخ است که با حلقه القایی در کوره خلاء متصل است و انتهای دیگر ساختار الکترود از نوع فلنج تخت است که با خازن لوله لاستیکی غلاف بیرونی کابل دارای یک حلقه مهر و موم مخروطی است تا از آب بندی با پوسته کوره خلاء اطمینان حاصل شود. کابل آب خنک داخل کوره خلاء دارای یک عملیات حفاظتی در دمای بالا در غلاف بیرونی است. آب خنک کننده کابل خنک شده با آب مستقیماً وارد حلقه القایی در کوره خلاء می شود تا خنک کننده در گردش باشد. این به طور گسترده ای در کوره تف جوشی خلاء مواد مغناطیسی NdFeB استفاده می شود و می تواند جایگزین کابل های وارداتی شود.
کابل آب خنک کوره فرکانس متوسط: هادی نرم از سیم لعابی استفاده می کند، هنگام انتقال جریان فرکانس متوسط، هیچ اثر پوستی روی سطح ندارد، راندمان انتقال قدرت بالا، تولید گرمای کم، و لوله لاستیکی غلاف بیرونی به راحتی پیر نمی شود. ; سیم لعابی نرم شده و تنش در قسمت اتصال با الکترود کم است. هنگامی که کوره به طور مکرر کج و معکوس می شود، قسمت اتصال بین الکترود کابلی که با آب خنک می شود و هادی انعطاف پذیر شکسته نمی شود.
