جبران کننده آب خنک برای تجهیزات جبران ساز ذوب با جریان سنگین کوره قوس زیر آب
جبران کننده آب خنک کننده کوره قوس غوطه ور یک دستگاه لوله ای است که از لوله های داخلی و خارجی، لوله های آب، نشانگرهای ازدیاد طول و تکیه گاه های ثابت تشکیل شده است.
عمدتا برای اتصال لوله مسی خروجی ثانویه ترانسفورماتور کوره الکتریکی با لوله مسی شبکه کوتاه استفاده می شود که می تواند خطای نصب، انبساط حرارتی و انقباض سرد را جبران کرده و ارتعاش ناشی از نیروی الکترومغناطیسی شبکه کوتاه را جذب کند.

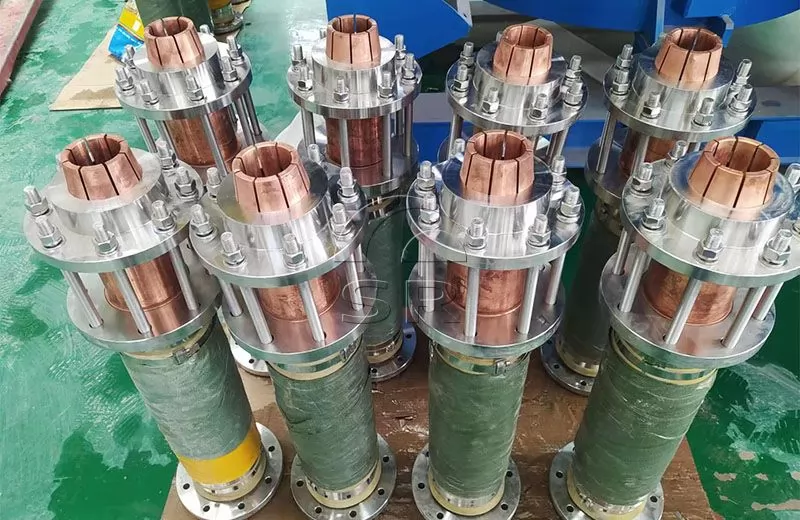

معرفی جبران کننده آب خنک
جبران کننده آب خنک برای تجهیزات جبران ساز ذوب با جریان سنگین کوره قوس زیر آب
جبران کننده آب خنک کننده کوره قوس غوطه ور یک دستگاه لوله ای است که از لوله های داخلی و خارجی، لوله های آب، نشانگرهای ازدیاد طول و تکیه گاه های ثابت تشکیل شده است.
عمدتا برای اتصال لوله مسی خروجی ثانویه ترانسفورماتور کوره الکتریکی با لوله مسی شبکه کوتاه استفاده می شود که می تواند خطای نصب، انبساط حرارتی و انقباض سرد را جبران کرده و ارتعاش ناشی از نیروی الکترومغناطیسی شبکه کوتاه را جذب کند.
این تجهیزات نه تنها برای کوره های قوس الکتریکی، بلکه برای کوره های قوس زیر آب نیز مناسب است.
ترکیب تجهیزات
سطح مقطع رسانا: 300-3200 میلی متر2
حالت اتصال در هر دو انتها: آستین مخروطی مهره ای و آستین اتصال
جبران طبیعی عبارت است از جذب تغییر شکل حرارتی خط لوله با استفاده از خاصیت ارتجاعی خمش طبیعی خود خط لوله.
الاستیسیته خط لوله به توانایی خط لوله برای بازیابی به حالت اولیه پس از ایجاد تغییر شکل الاستیک تحت تأثیر تنش، تغییر هندسه و از بین رفتن تنش اشاره دارد. تمرین ثابت کرده است که وقتی زاویه خمش بیشتر از 30 درجه باشد، می توان از آن به عنوان جبران طبیعی استفاده کرد.
هنگامی که زاویه خمش کمتر از 30 درجه باشد، نمی توان از آن به عنوان جبران طبیعی استفاده کرد. طول خط لوله جبران طبیعی به طور کلی 15 تا 25 متر است و تنش خمشی bw نباید از 80MPa تجاوز کند.
اگر جبران طبیعی نمی تواند برآورده شود، یک جبران کننده باید به خط لوله اضافه شود تا تغییر شکل حرارتی خط لوله را جبران کند.
جبران کننده قطعه ای است که روی لوله نصب می شود تا انبساط حرارتی و انقباض سرد و جابجایی های دیگر لوله را جذب کند. جبران کننده های رایج عبارتند از جبران کننده مربع، جبران کننده دم، جبران کننده آستین و جبران کننده کروی.
جبران کننده آب خنک نقش مهمی در کاربرد واقعی کوره قوس الکتریکی و کوره قوس غوطه ور ایفا می کند. از طریق عملکرد جبران موثر آن، می توان از عملکرد پایدار خط لوله تحت دمای بالا و فشار بالا اطمینان حاصل کرد و خرابی خط لوله و هزینه تعمیر و نگهداری ناشی از تغییر دما را می توان کاهش داد.
در عین حال، جبران کننده آب خنک می تواند صدای ارتعاش خط لوله را کاهش دهد و محیط کار را بهبود بخشد.
