روکش کوره آب خنک

پوشش کوره آب خنک کوره قوس الکتریکی از پوشش کوره خنک کننده آب با قاب لوله ای استفاده می کند و پوشش آب خنک برای راحتی تعویض و حمل و نقل به صورت دو نیمه طراحی شده است.

به اشتراک بگذارید:
مقدمه

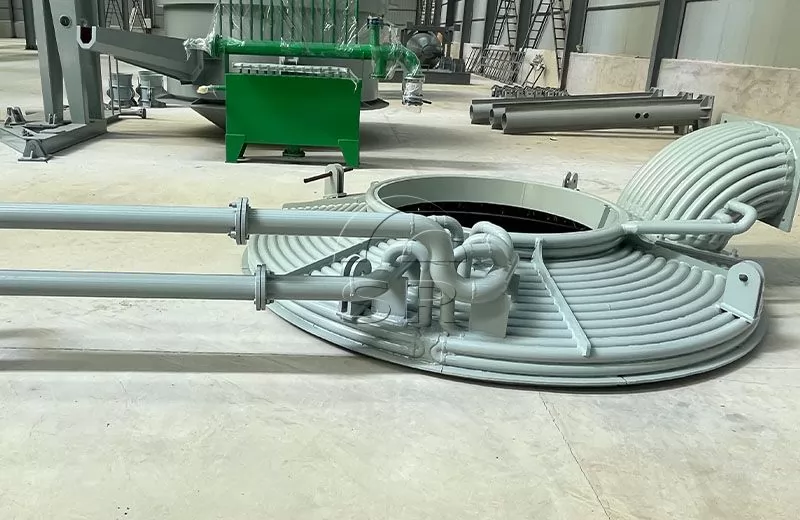

معرفی پوشش کوره آب خنک

پوشش کوره آب خنک کوره قوس الکتریکی از پوشش کوره خنک کننده آب با قاب لوله ای استفاده می کند و پوشش آب خنک برای راحتی تعویض و حمل و نقل به صورت دو نیمه طراحی شده است.

پوشش کوره خنک کننده آب شامل یک قاب لوله ای، یک نیمه روکش سمت چپ خنک کننده سریع آب، یک روکش سمت راست خنک کننده سریع آب، یک دستگاه تغذیه آهک و یک حلقه پشتیبانی خنک کننده آب پوشش کوره کوچک مرکزی است. قاب لوله‌ای با لوله‌های فولادی بدون درز به صورت یک حلقه دایره‌ای ساخته می‌شود که نه تنها به عنوان مقاومت مورد نیاز قطعات ساختاری عمل می‌کند، بلکه به عنوان خط لوله ورودی و برگشتی آب نیز عمل می‌کند. تمام مدارهای آب خنک کننده را از طریق لوله های اصلی ورودی و برگشتی آب وصل کنید. نیمه چپ و راست بلوک های خنک کننده آب توسط پیچ و مهره به قاب متصل می شوند و آب ورودی سریع و برگشتی آب خنک کننده از طریق لوله های فولادی انشعابی به لوله های اصلی ورودی و برگشتی متصل می شوند تا دو نیمه بلوک خنک کننده آب خنک شوند.

دستگاه تغذیه آهک بر روی پوشش آب خنک کوره نصب می شود. این دستگاه از قیف گیرنده، ناودان و ... تشکیل شده است که قسمت پایینی ناودان به عنوان سازه خنک کننده آب طراحی شده است. هنگامی که آهک اضافه نمی شود، دریچه دروازه ای برای جلوگیری از سرریز شدن گاز دودکش از دستگاه تغذیه آهک بسته می شود.

حلقه پشتیبانی خنک کننده آب پوشش کوره کوچک مرکزی به یک ساختار سکوی مخروطی معکوس ساخته شده است که توسط آب نیز خنک می شود. لوله های ورودی و برگشت آب به لوله های ورودی و برگشت آب اصلی متصل می شوند.

محصولات مرتبط

مجموعه ماشین آلات و تجهیزات متالورژی سفارشی: کوره قوس الکتریکی، کوره قوس زیر آب، کوره پالایش LF، کوره خلاء ، کوره القایی، سیستم حذف گرد و غبار، تجهیزات تصفیه آب و غیره. با ارائه پیشرفته ترین خدمات یکپارچه سازی تجهیزات، تجهیزات متالورژی را می توان با توجه به نیازهای مختلف مشتریان سفارشی کرد و ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد.

بازوی متقاطع رسانا

بازوی متقاطع رسانا

بازوی رسانای یک کوره قوس الکتریکی (EAF) اساساً از نگهدارنده بازوی رسانای الکترود جلویی تشکیل شده است که با آب خنک می شود. حلقه گیره، بدنه بازو و صفحه مسی رسانای عقب.

سبد شارژ EAF

سبد شارژ EAF

سبد شارژ ضایعات کوره قوس الکتریکی عمدتاً برای بارگیری و انتقال مواد خام مانند ضایعات فولادی به کوره قوس الکتریکی برای ذوب استفاده می شود.

ماشین اتصال سوراخ باز کوره قوس غوطه ور

ماشین اتصال سوراخ باز کوره قوس غوطه ور

ماشین بسته‌کننده سوراخ باز کوره قوس غوطه‌ور به تجهیزات ویژه‌ای اطلاق می‌شود که برای باز کردن و باز کردن استفاده می‌شود. خروجی آهن را با کوره الکتریکی کاهش قوس غوطه ور برای ذوب آلیاژ آهن مسدود کنید.

شبکه کوتاه

شبکه کوتاه

سیستم های گذرگاه شبکه کوتاه)، که به عنوان خط جریان بالا نیز شناخته می شود، به اصطلاح کلی سیال حامل از ترمینال خروجی ثانویه اشاره دارد. ترانسفورماتور به الکترود (از جمله الکترود).

دستگاه بالابر و چرخان درپوش کوره

دستگاه بالابر و چرخان درپوش کوره

دستگاه بالابر و چرخان درب کوره از یک مکانیسم بالابر پوشش کوره، یک مکانیسم دوار و یک قاب چرخان تشکیل شده است.

نگهدارنده الکترود EAF

نگهدارنده الکترود EAF

پیوندهای عایق زیادی بین نگهدارنده الکترود EAF و بدنه بازوی متقاطع رسانا وجود دارد که صلیب رسانا را بسیار ساده می کند. ساختار بازو و نوع جدیدی از بازوی الکترود در کوره قوس الکتریکی با قدرت فوق العاده بالا است.

مخزن سرباره

مخزن سرباره

ملاقه سرباره، همچنین به عنوان گلدان سرباره، سرباره زمینگیر، مخزن سرباره، دیگ خاکستر نامیده می شود. بخش مهمی در تولید فولاد است. برای نگهداری سرباره مذاب با دمای بالا که در فرآیند ذوب فولاد ایجاد می شود استفاده می شود.

جذب کننده آب خنک کننده

جذب کننده آب خنک کننده

خنک کننده آب خنک کننده کوره قوس غوطه ور یک دستگاه لوله ای است که از لوله های داخلی و خارجی، لوله های آب، نشانگرهای افزایش طول و تکیه گاه های ثابت تشکیل شده است.

پروژه های تکمیل شده ما

خدمات یکپارچه سازی تجهیزات کوره متالورژی Sanrui کوره های قوس الکتریکی و کوره های قوس الکتریکی هستند. کوره های متالورژی Sanrui با استفاده از تکنولوژی پیشرفته برای اطمینان از فرآیند ذوب کارآمد و با کیفیت بالا تولید می شوند.
این کوره ها قادر به ذوب انواع مواد از جمله فولاد، آهن و آلیاژها، فروآلیاژها (مانند فروتنگستن، فرومنگنز پر کربن، فروسیلیس با کربن بالا، فروکروم با کربن بالا، آلیاژهای فرونیکل) و سیلیکون صنعتی، کاربید کلسیم، کروندیم زرد، کروندیم زرد هستند. و غیره با کنترل دقیق دما و حداقل مصرف انرژی.
با استفاده از تجهیزات کوره متالورژی Sanrui، شرکت های متالورژی می توانند بهره وری را افزایش داده و هزینه های تولید را کاهش دهند و در نهایت سودآوری را افزایش دهند.

01

پروژه کوره قوس الکتریکی 50 تنی در چین

1 EAF-50t/32 کوره قوس الکتریکی MVA،
1 کوره تصفیه LFV-60t/16MVA،
1 دستگاه ریختن خلاء VC-90t/60t،
2 مجموعه از سیستم های تغذیه تمام اتوماتیک آلیاژی،
1 مجموعه سیستم حذف گرد و غبار 120000 نیوتن متر مکعب در ساعت...

02

پروژه کوره قوس الکتریکی 50 تنی در برزیل

1 EAF-50t/25 MVA الکتریکی کوره قوس الکتریکی،
2 کوره پالایش LF-25t/5MVA،
1 سیستم شارژ آلیاژی تمام اتوماتیک،
و همچنین سایر امکانات کمکی عمومی ( ملاقه، گاری ملاقه، سبد مواد و ...)...

03

کوره قوس الکتریکی 5 تن در ازبکستان

قدرت نامی ترانسفورماتور کوره قوس الکتریکی 3600kVA;
قطر داخلی پوسته کوره: φ3200mm;
قطر الکترود: φ300mm; متوسط مقدار ریختن: حداکثر 12 تن.

درخواست یک راه حل سفارشی

سانروی تجربه خوبی در طراحی، ساخت، نصب، راه اندازی تجهیزات فرآیند کوره فولادسازی دارد. درخواست جزئیات پروژه خود را برای ما ارسال کنید و تیم مهندسین ما یک راه حل سیستم تجهیزات کوره متالورژیکی از A تا Z را بر اساس نیاز شما طراحی خواهند کرد.
