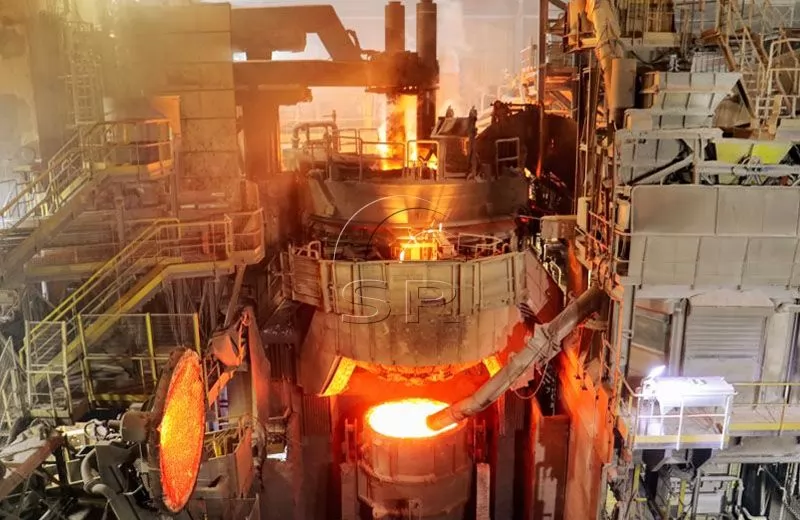

معرفی کوره قوس الکتریکی AC 30 تن
فولادسازی کوره قوس الکتریکی AC 30 تنی برای ذوب ضایعات فولادی برای تولید فولاد استفاده می شود.
انرژی الکتریکی برای ذوب ضایعات فولاد استفاده می شود. یک قوس بین ماده باردار و الکترود تشکیل می شود.
ضربه زدن غیرعادی پایین (EBT)، ترانسفورماتور الکتریکی 25000 KVA.
پوشش کوره EAF از یک پوشش کوره لوله‌ای با آب خنک‌شده از نوع قاب استفاده می‌کند.
معرفی کوره قوس الکتریکی AC 30 تن
کوره قوس الکتریکی 30 تنی AC برای ذوب ضایعات فولاد برای تولید فولاد استفاده می شود. انرژی الکتریکی برای ذوب ضایعات فولاد استفاده می شود.
یک قوس بین ماده باردار و الکترود تشکیل می شود.
گرمای تولید شده توسط قوس، ضایعات را ذوب می کند.
کوره قوس الکتریکی از سه قسمت (بدنه کوره پایینی، بدنه کوره بالایی و سقف کوره) تشکیل شده و قابلیت کج شدن به صورت هیدرولیکی را دارد.
ظرف پایینی، ظرف بالایی و داخلی بالایی با مواد نسوز پوشانده شده است.
قسمت بیرونی و بالای ظرف معمولاً از یک سازه فولادی خنک شده با آب تشکیل شده است.
کاربرد اصلی کوره قوس الکتریکی 30 تن AC
برای ذوب فولاد معمولی استفاده می شود
فولاد کربنی با کیفیت بالا
فولادهای آلیاژی مختلف و فولاد ضد زنگ
ویژگی های تجهیزات کوره قوس الکتریکی 30 تن AC
1. ساختار کلی کوره فولادی قوس الکتریکی AC 30 تنی از یک ساختار پلت فرم بزرگ با یک طرح مرتفع، یک پوشش کوره که می تواند برای بارگیری در قسمت بالایی چرخانده شود، و یک پوسته کوره جداشدنی استفاده می کند. EBT tapping و tapping spout دو روش ضربه زدن هستند.
2. سبد قراضه فولادی برای شارژ استفاده می شود.
3. بازوی متقاطع رسانا کامپوزیت مس-فولاد و کابل خنک شونده با آب با بخش بزرگ.
4. پوسته کوره بالای کوره الکتریکی یک دیواره کوره لوله‌ای آب خنک می‌پذیرد.
5. پوشش کوره از نوع قاب لوله ای پوشش کوره آب خنک می پذیرد.
6. ساختار کوره یک پلت فرم کج یکپارچه را اتخاذ می کند.
7. ضربه زدن غیر عادی از پایین (EBT) + ضربه زدن به دهانه ضربه زدن. فولاد از ماشین ضربه زدن شنود می شود.
8. گلدان سرباره برای ضربه زدن.
9. کنترل کامپیوتر و PLC، تنظیم کننده الکترود از فناوری تنظیم امپدانس ثابت استفاده می کند.
10. حذف گرد و غبار هود موبایل;
11. فن آوری دمیدن تفنگ اکسیژن کربنی درب کوره خود مصرفی برای کوتاه کردن چرخه ذوب و کاهش مصرف برق اتخاذ شده است.
ترکیب تجهیزات کوره قوس الکتریکی 30 تن AC
کوره قوس الکتریکی متناوب متشکل از بدنه کوره، کابل آب خنک با بخش بزرگ، مکانیزم کج کردن کوره، مکانیزم بالابر الکترود، مکانیزم بالابر و چرخش پوشش کوره، سیستم خنک کننده آب، سیستم هیدرولیک، سیستم ولتاژ بالا، ترانسفورماتور کوره الکتریکی، کم سیستم ولتاژ سیستم کنترل اتوماتیک و غیره
مزایای فنی Sanrui EAF
مصرف برق کم و کاهش هزینه
سیستم جریان بالا کوره فولادی قوس الکتریکی از مس خالص به عنوان رسانه رسانا استفاده می کند و کل مقاومت حلقه کوچک است. با در نظر گرفتن کامل اثر پوستی هنگام عبور جریان از هادی ها، بازوی متقاطع ساختار صفحه کامپوزیت فولادی مسی جعبه ای شکل را اتخاذ می کند که می تواند به طور موثر مقاومت و تولید گرما را کاهش دهد. چیدمان منطقی سیستم با جریان بالا، امپدانس های جریان مختلف را کوچکتر می کند.
عملیات تجهیزات EAF پایدارتر و ذوب ایمن تر است
کل درایو هیدرولیک مجهز به یک آکومولاتور است که فشار سیستم هیدرولیک را تثبیت می کند و باعث می شود تجهیزات فولادسازی کوره قوس الکتریکی پایدارتر کار کنند. در عین حال، در مواقع اضطراری مانند قطع برق، تجهیزات می توانند به انجام عملیات ناتمام ادامه دهند که ایمنی ذوب را بهبود می بخشد.
مصرف الکترود کاهش یافته است
سیستم ضد شکست الکترود می تواند به طور موثر شانس شکستن الکترود را در طول فرآیند ذوب کاهش دهد. به طور خاص، اجتناب از شکستن الکترود در طول فرآیند ذوب ضایعات معادل صرفه جویی در یک کوره فولاد مذاب و کاهش ضررهای اقتصادی است.
کارکرد این تجهیزات ساده و استفاده آسان است
کنترل اتوماسیون الکتریکی رابط انسان و ماشین را اتخاذ می کند که شکل واقعی را شبیه سازی می کند فولاد سازی کوره قوس الکتریکی بدنه کوره و کار با آن آسان است. بچینگ، بارگیری، ذوب و ضربه زدن همگی در رایانه قابل اجرا هستند.
راندمان راه اندازی قوس بالا
با استفاده از نوع جدیدی از سیستم تنظیم الکترود، کنترل بلند کردن الکترود کوره قوس الکتریکی، تکنولوژی کنترل برگشت سیگنال قبلی را شکسته و از فناوری جمع آوری چند سیگنال و مقایسه سیگنال PLC برای افزایش سرعت شروع قوس الکترود و جلوگیری از اثرات طولانی مدت بر روی سیستم استفاده می کند. کوره فولادی قوس الکتریکی در طول فرآیند شروع قوس. سیستم شبکه برق سطح بالا.
تنوع در سیستم های حذف گرد و غبار
سیستم‌های حذف گرد و غبار که ما به آن‌ها مجهز شده‌ایم متنوع هستند و با توجه به الزامات حفاظت از محیط زیست کشورهای مختلف می‌توانند به اشکال مختلف تجهیزات حذف گرد و غبار مجهز شوند.
پارامتر تجهیزات اصلی کوره قوس الکتریکی 30 تن
| SN | نام | واحد | محتوا | تذکر دهید |
| 1.1 | فولاد سازی کوره قوس الکتریکی ظرفیت | |||
| ظرفیت اسمی | تی | 30 | ||
| میانگین تولید فولاد | تی | 35 | (فولاد حفظ شده ~ 5 تن ذوب ضایعات کامل فولاد) | |
| 1.2 | روش خروجی فولاد | EBT | ||
| 1.3 | دستگاه بدنه کوره | |||
| قطر داخلی پوسته کوره | میلی متر | ～Ф4300 | ||
| قطر حوض مذاب | میلی متر | ～Ф3400 | ||
| ضخامت مواد نسوز در کف کوره | میلی متر | 600 | ||
| قطر خروجی فولاد EBT | میلی متر | Ф120 | ||
| روش تعویض پوسته کوره | بدنه کوره بالا و پایین را می توان به طور جداگانه معلق کرد - پایه کوره متحرک | |||
| 1.4 | پوشش کوره | |||
| حداکثر ارتفاع بالابری پوشش کوره | میلی متر | 500 | ||
| قطر دایره مرکز الکترود | میلی متر | ～Ф1000 | ||
| زمان بلند کردن پوشش کوره | اس | 25 | ||
| زاویه باز شدن پوشش کوره | (°) | 66 | ||
| سرعت باز شدن | (°)/S | ≤3.5 | ||
| روش کنترل انتقال | PLC-هیدرولیک | |||
| روش خنک کننده آبی پوشش کوره | خنک کننده آب لوله | |||
| 1.5 | ترانسفورماتور کوره برقی | |||
| ظرفیت رتبه بندی شده | kVA | 25000 | اضافه بار تا 20 درصد | |
| ولتاژ اولیه | کیلوولت | 35 | ||
| ولتاژ ثانویه | V | 436-224 | در مجموع 13 سطح (آزمایشی) | |
| جریان نامی ثانویه | الف | 41240 | ||
| روش تنظیم ولتاژ | تنظیم فشار الکتریکی در بار | |||
| روش خط ورودی و خروجی | بالا به داخل، مهر و موم داخلی، به سمت بیرون |
محدوده تامین کوره قوس الکتریکی 30 تن AC
بدنه کوره: پوسته کوره، مکانیزم درب کوره، مکانیسم دهانه ضربه زدن
سقف کوره: سقف کوره آب خنک لوله ای، سقف وسط نسوز (این یک نقشه تولید شده توسط فروشنده است که توسط خریدار ساخته شده است)
مکانیزم بالابر و چرخش سقف کوره: مکانیسم بالابر پوشش کوره (سیلندر، زنجیر، چرخ دنده و غیره)، (قاب Γ)، مکانیسم چرخشی، مکانیسم قفل چرخشی
مکانیزم کج شدن: قاب قوس شکل، پایه، سیلندر هیدرولیک کج
بازوی متقاطع الکترود و مکانیزم بالابر: بازوی پشتیبانی الکترود، دستگاه گیره الکترود، مکانیسم بالابر
شبکه کوتاه: براکت فولاد ضد زنگ، جبران کننده، کابل آب خنک، براکت فولادی ضد زنگ، لوله مسی رسانا با آب خنک
سیستم آب خنک کننده: توزیع کننده ورودی آب، مخزن آب برگشتی، گیج فشار، دماسنج، شیر
سیستم هیدرولیک: موتور، پمپ، فیلتر، مخزن، شیر کنترل، آکومولاتور
سیستم منبع تغذیه ولتاژ بالا: سوئیچ ایزولاسیون، ترانسفورماتور ولتاژ، قطع کننده مدار خلاء، ترانسفورماتور جریان، صاعقه گیر و غیره.
ترانسفورماتور کوره برقی
سیستم برق فشار ضعیف
کابینت برق کم ولتاژ، کابینت PLC، کنسول عامل اصلی، کنسول عملیاتی جلوی کوره، جعبه عملیاتی هیدرولیک، سنسور کنترل، سوئیچ محدود و غیره.
سیستم کنترل اتوماسیون: زیمنس PLC
فرآیند فولادسازی کوره قوس الکتریکی
01
فرآیند اصلی فولادسازی کوره قوس الکتریکی شامل حذف سرباره، شارژ فلز، منبع تغذیه، ذوب، اکسیداسیون، تصفیه احیا و ضربه زدن است. بسته به ویژگی های نوع فولاد ذوب شده، روش های عملیاتی متفاوتی وجود دارد. فرآیند ذوب عمدتاً از سه مرحله تشکیل شده است: ذوب، اکسیداسیون و احیا.
02
با توسعه مداوم فناوری، فرآیند فولادسازی کوره قوس الکتریکی نیز دستخوش تغییرات بزرگی شده است. در طول دوره ذوب، انرژی کمکی برای تسریع ذوب استفاده می شود، مانند تزریق نفت-اکسیژن، گاز طبیعی-اکسیژن یا ذغال-اکسیژن پودر شده. زمان ذوب هر کوره 15 ~ 20 دقیقه کوتاه می شود، مصرف برق را می توان 50 تا 60 کیلووات ساعت در تن کاهش داد.
03
در طول دوره اکسیداسیون، اقداماتی مانند فسفر زدایی زودهنگام، استفاده شدید از اکسیژن، پاشش پودر برای ایجاد سرباره کف و افزایش سریع دما می تواند میزان کربن زدایی اکسیداتیو را از 0.3٪ در فرآیندهای سنتی به 0.1٪ به 0.15٪ کاهش دهد و در نتیجه اکسیداسیون را کوتاه کند. دوره 50٪. بالا
04
در دوره کاهش، اکسید زدایی انتشار در فرآیند سنتی عمدتا با اکسید زدایی بارش جایگزین می شود و اکسید زدایی انتشار تکمیل می شود. سرباره سفید یا سرباره کاربید باید تولید شود. ذوب هر کوره 3 تا 4 ساعت طول می کشد و مصرف برق به 600 تا 700 کیلووات ساعت در تن می رسد. نه تنها می توان به اثر پالایش مورد انتظار دست یافت، بلکه کیفیت فولاد تضمین شده است و زمان کاهش می تواند بیش از 60٪ کوتاه شود.
05
ضمن بهبود کیفیت فولاد مذاب، بهبود فرآیند همچنین باعث افزایش بهره وری در حدود 20٪، کاهش مصرف برق بین 10٪ تا 15٪ و کاهش مصرف الکترود تا حدود 8٪ شده است که به مزایای اقتصادی قابل توجهی دست یافته است.
بهینه سازی فناوری کوره قوس الکتریکی Sanrui
پس از بهینه سازی کوره قوس الکتریکی فولاد سازی فناوری، Sanrui بهترین تعادل را بین مواد خام، پیش گرم کردن ضایعات، حفظ انرژی و حفاظت از محیط زیست، کنترل فرآیند ذوب، کنترل اتوماسیون، چرخه ذوب و ظرفیت تولید به دست آورده است. کوره قوس الکتریکی انرژی الکتریکی را از طریق الکترودهای گرافیتی به فولادسازی کوره قوس الکتریکی وارد می‌کند و از قوس بین انتهای الکترود و بار به عنوان منبع گرما برای فولادسازی استفاده می‌کند.
کوره قوس الکتریکی از انرژی الکتریکی به عنوان منبع گرما استفاده می کند و می تواند جو موجود در کوره را تنظیم کند که برای ذوب انواع فولادی که حاوی عناصری که به راحتی اکسید می شوند بسیار مفید است. برای دستیابی به راندمان بالا، صرفه جویی در انرژی، حفاظت از محیط زیست و بازده بالا، از گاز دودکش با دمای بالا از کوره های الکتریکی برای پیش گرم کردن مواد خام از طریق فناوری و تجهیزات استفاده کنید.
با بهبود تجهیزات کوره قوس الکتریکی و فناوری ذوب و توسعه صنعت برق، هزینه فولاد کوره الکتریکی همچنان کاهش می یابد. امروزه از کوره های الکتریکی نه تنها برای تولید فولاد آلیاژی استفاده می شود، بلکه برای تولید فولاد کربن معمولی و گلوله های کنسانتره سنگ آهن نیز استفاده می شود.
خدمات ارائه شده توسط Sanrui
1. Sanrui می تواند طرح های پایه و نقشه های چیدمان را به عنوان ارائه دهد تولید کننده کوره قوس الکتریکی AC
2. Sanrui مهندسان را برای نصب و رفع اشکال دستگاه به کارخانه شما می فرستد و خدمات پس از فروش قابل اعتمادی را ارائه می دهد.
3. Sanrui آموزش پرسنل عملیات و تعمیر و نگهداری را ارائه می دهد و تجهیزات ذوب کار و نگهداری آسان است.
4. رقابتی هزینه کوره قوس الکتریکی و قیمت و کیفیت عالی
5. سرمایه گذاری کم، راندمان تولید بالا و نرخ بازده بالا
6. تجهیزات ذوب دارای عملکرد پایدار و تولید ایمن هستند
7. کوره قوس الکتریکی فولادسازی را می توان با توجه به نیازهای مختلف سفارشی کرد
8. ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد
9. سازگار با محیط زیست، مصرف انرژی کم
Sanrui به عنوان یک تولید کننده کوره قوس الکتریکی AC با تجربه غنی در طراحی، ساخت، نصب، اشکال زدایی و راه اندازی تجهیزات فرآیند فولادسازی، مشاوره مهندسی، تحقیق و توسعه، طراحی، تامین تجهیزات، یکپارچه سازی سیستم و تدوین نرم افزار، ساخت، نصب، اشکال زدایی، مدیریت پروژه را ارائه می دهد. ، خدمات فنی و آموزش، راهنمایی تولید، بهره برداری و نگهداری، تامین قطعات یدکی و سایر خدمات جامع مهندسی و فنی.
جزئیات پروژه خود را برای ما ارسال کنید تا راه حل تجاری هزینه کوره قوس الکتریکی را دریافت کنید. تیم مهندسی ما راه حل خط تولید فولادسازی کوره قوس الکتریکی 30 تن AC را با توجه به نیاز شما طراحی خواهد کرد.
