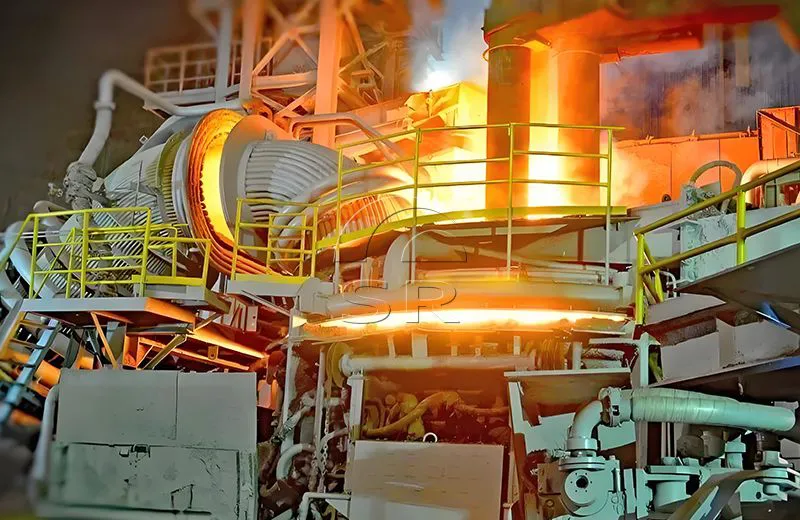

معرفی کوره قوس الکتریکی با قدرت فوق العاده بالا
کوره قوس الکتریکی با قدرت فوق العاده بالا عمدتاً ویژگی های قوس ولتاژ بالا و قوس بلند را به ویژگی های قوس جریان بالا، ولتاژ پایین و قوس کوتاه تغییر می دهد، به طوری که ذوب کوره الکتریکی می تواند توان بالاتری را وارد کند و هزینه مواد نسوز را در حد قابل قبول نگه دارد. زمان ذوب هر کوره را از 4 ساعت به کمتر از 2.5 ساعت کاهش می دهد.
معرفی کوره قوس الکتریکی با قدرت فوق العاده بالا
کوره قوس الکتریکی با قدرت فوق العاده بالا عمدتاً ویژگی های قوس ولتاژ بالا و قوس بلند را به ویژگی های قوس جریان بالا، ولتاژ پایین و قوس کوتاه تغییر می دهد، به طوری که ذوب کوره الکتریکی می تواند توان بالاتری را وارد کند و هزینه مواد نسوز را در حد قابل قبول نگه دارد. زمان ذوب هر کوره را از 4 ساعت به کمتر از 2.5 ساعت کاهش می دهد.
کوره برقی با قدرت فوق العاده بالا عمدتاً از قوس الکتریکی برای گرم کردن و ذوب ضایعات فولاد استفاده می کند.
با توسعه فناوری کوره های الکتریکی با قدرت فوق العاده بالا و فناوری پالایش در خارج از کوره، تولید کوره های الکتریکی از محدود بودن به زمینه فولاد ویژه به تولید تمام گریدهای فولادی تغییر کرده است.
کوره قوس الکتریکی UHP دارای مزایای راندمان بالا، انعطاف پذیری، هزینه کم و کیفیت بالا در یک فرآیند کوتاه است.
کاربرد اصلی قدرت فوق العاده بالا کوره قوس الکتریکی
برای ذوب و تولید فولاد آلیاژی استفاده می شود
فولاد کربن معمولی
و فولاد ضد زنگ
فوق العاده ویژگی های تجهیزات کوره قوس الکتریکی پرقدرت
(1) این کوره برقی با قدرت فوق العاده بالا پالایش خارجی - مسیر فرآیند ریخته گری پیوسته کامل را اتخاذ می کند.
(2) اکثر آنها کوره های قوس الکتریکی DC با قدرت فوق العاده بالا هستند که به شدت در کشورهای مختلف در سراسر جهان در حال توسعه هستند. فقط شرکت آهن و فولاد Zhangjiagang Runzhong یک کوره قوس الکتریکی عمودی با قدرت فوق العاده بالا (SSF) اتخاذ می کند.
(3) توان واحد ترانسفورماتور از 700kVA/t به 800kVA/t افزایش یافته است.
(4) فناوری پشتیبانی از کوره قوس الکتریکی UHP کاملتر است، مانند کوره قوس الکتریکی AC از فناوری منبع تغذیه امپدانس بالا، بازوی رسانای مستقیم، نازل احتراق اکسیژن، هم زدن Ar (یا N2) دمنده پایین کوره و همه موارد استفاده می کند. کوره های برقی مجهز به پودر کربن اسپری درب کوره و دستکاری کننده تفنگ اکسیژن و الکترودهای آب خنک شونده از نوع اسپری هستند.
(5) چرخه ذوب هر کوره از 90-100 دقیقه به 58-75 دقیقه کوتاه می شود و بهره وری ساعتی به 80-130 تن افزایش می یابد.
ترکیب تجهیزات کوره قوس الکتریکی با قدرت فوق العاده بالا
بدنه کوره کوره قوس الکتریکی با قدرت فوق العاده بالا از یک پوشش کوره، یک درب کوره، یک فرورفتگی فولادی و یک بدنه کوره تشکیل شده است.
کف کوره و دیواره‌های کوره با مواد نسوز قلیایی یا مواد نسوز اسیدی، شبکه‌های کوتاه، مکانیسم‌های کوره کج، مکانیسم‌های بالابر الکترود، مکانیزم‌های بالابر و چرخش پوشش کوره، سیستم‌های خنک‌کننده آب، سیستم‌های هیدرولیک، سیستم‌های ولتاژ بالا، ترانسفورماتورهای کوره الکتریکی ساخته شده‌اند. ، سیستم های کنترل اتوماسیون سیستم های ولتاژ پایین و غیره.
مزایای فنی فولادسازی EAF سانروی با قدرت فوق العاده بالا
مصرف برق کم و کاهش هزینه
سیستم جریان بالا کوره الکتریکی با قدرت فوق العاده بالا از مس خالص به عنوان رسانه رسانا استفاده می کند و کل مقاومت حلقه کوچک است. با در نظر گرفتن کامل اثر پوست هنگام عبور جریان از هادی ها، بازوی متقاطع از ساختار صفحه کامپوزیت فولادی مسی جعبه ای شکل استفاده می کند که می تواند به طور موثر مقاومت و تولید گرما را کاهش دهد. چیدمان منطقی سیستم با جریان بالا، امپدانس های جریان مختلف را کوچکتر می کند.
عملکرد تجهیزات EAF پایدارتر و ذوب ایمن تر است
کل درایو هیدرولیک مجهز به یک آکومولاتور است که فشار سیستم هیدرولیک را تثبیت می کند و باعث می شود تجهیزات پایدارتر کار کنند. در عین حال، در شرایط اضطراری مانند قطع برق، تجهیزات می توانند به انجام عملیات ناتمام ادامه دهند، که ایمنی ذوب را بهبود می بخشد.
کاهش مصرف الکترود
سیستم ضد شکست الکترود می تواند به طور موثر شانس شکستن الکترود را در طول فرآیند ذوب کاهش دهد. به طور خاص، اجتناب از شکستن الکترود در طول فرآیند ذوب ضایعات معادل صرفه جویی در یک کوره فولاد مذاب و کاهش ضررهای اقتصادی است.
کارکرد این تجهیزات ساده و استفاده آسان است
کنترل اتوماسیون الکتریکی رابط انسان و ماشین را اتخاذ می کند که شکل بدنه کوره واقعی را شبیه سازی می کند و کار با آن آسان است. بچینگ، بارگیری، ذوب و ضربه زدن همگی در رایانه قابل اجرا هستند.
بازده شروع قوس بالا
با استفاده از نوع جدیدی از سیستم تنظیم الکترود، کنترل بلند کردن الکترود کوره قوس الکتریکی، تکنولوژی کنترل برگشت سیگنال قبلی را شکسته و از فناوری جمع آوری چند سیگنال و مقایسه سیگنال PLC برای افزایش سرعت شروع قوس الکترود و جلوگیری از اثرات طولانی مدت بر روی سیستم استفاده می کند. کوره قوس الکتریکی UHP در طول فرآیند شروع قوس. سیستم شبکه برق سطح بالا.
تنوع سیستم های حذف گرد و غبار
سیستم‌های حذف گرد و غبار که ما به آنها مجهز شده‌ایم متنوع هستند و با توجه به الزامات حفاظت از محیط زیست کشورهای مختلف می‌توانند به اشکال مختلف تجهیزات حذف گرد و غبار مجهز شوند.
پارامترهای کوره قوس الکتریکی با قدرت فوق العاده بالا
| مدل | قطر داخلی پوسته کوره | ظرفیت (T) | پارامترهای ترانسفورماتور | ظرفیت راکتور برقی | قطر الکترود گرافیت |
| (میلی متر) | (Kvar) | (میلی متر) | |||
| ظرفیت رتبه بندی شده | |||||
| (MVA) | |||||
| HX-30 | 4600/4800 | 30/45 | 25-32 | 7000 | 450 |
| HX-60 | 5400 | 60/70 | 45-55 | 9000-11000 | 500 |
| HX-70 | 5600 | 70/80 | 55-65 | 11000-13000 | 500 |
| HX-80 | 5800 | 75/85 | 60-70 | 12000-14000 | 500-550 |
| HX-100 | 6200 | 100/120 | 75-85 | 15000-17000 | 550-600 |
| HX-120 | 6400 | 120/140 | 90-110 | 18000-22000 | 600-650 |
| HX-150 | 6800 | 120/170 | 120-130 | 24000-25000 | 650 |
حوزه منبع تغذیه کوره قوس الکتریکی با توان بسیار بالا
بدنه کوره: پوسته کوره، مکانیزم درب کوره، مکانیسم دهانه ضربه زدن
سقف کوره: سقف کوره آب خنک لوله ای، سقف وسط نسوز (این یک نقشه تولید شده توسط فروشنده است که توسط خریدار ساخته شده است)
مکانیزم بالابر و چرخش سقف کوره: مکانیسم بالابر پوشش کوره (سیلندر، زنجیر، چرخ دنده و غیره)، (قاب Γ)، مکانیسم چرخشی، مکانیسم قفل چرخشی
مکانیزم کج شدن: قاب قوس شکل، پایه، سیلندر هیدرولیک کج
بازوی متقاطع الکترود و مکانیزم بالابر: بازوی پشتیبانی الکترود، دستگاه گیره الکترود، مکانیسم بالابر
شبکه کوتاه: براکت فولاد ضد زنگ، جبران کننده، کابل آب خنک، براکت فولادی ضد زنگ، لوله مسی رسانا با آب خنک
سیستم آب خنک کننده: توزیع کننده ورودی آب، مخزن آب برگشتی، گیج فشار، دماسنج، شیر
سیستم هیدرولیک: موتور، پمپ، فیلتر، مخزن، شیر کنترل، آکومولاتور
سیستم منبع تغذیه ولتاژ بالا: سوئیچ ایزولاسیون، ترانسفورماتور ولتاژ، قطع کننده مدار خلاء، ترانسفورماتور جریان، صاعقه گیر و غیره.
ترانسفورماتور کوره برقی
سیستم برق فشار ضعیف
کابینت برق کم ولتاژ، کابینت PLC، کنسول عامل اصلی، کنسول عملیاتی جلوی کوره، جعبه عملیاتی هیدرولیک، سنسور کنترل، سوئیچ محدود و غیره.
سیستم کنترل اتوماسیون: زیمنس PLC
قدرت فوق العاده بالا فرآیند فولادسازی کوره قوس الکتریکی
01
پوسته کوره اسپلیت از نوع قفس را بپذیرید، که نه تنها استحکام را افزایش می دهد، بلکه وزن را نیز کاهش می دهد و برای مونتاژ دیواره کوره آب خنک و پوشش کوره آب خنک مناسب است.
02
انتقال کامل هیدرولیک را اتخاذ کنید.
03
سیستم هدایت جریان بالا سمت ثانویه را بهبود بخشید و تعداد کمی از کوره‌های الکتریکی بازوهای الکترود رسانای مستقیم و الکترودهای خنک‌شده با آب را به کار گرفتند.
04
دیوار کوره آب خنک لوله ای و پوشش کوره آب خنک معمولاً پذیرفته می شود.
05
تکنولوژی ساخت فولاد پایین کوره غیرعادی به طور گسترده در کوره قوس الکتریکی تولید فولاد استفاده می شود.
06
برخی از کوره های قوس الکتریکی تولید فولاد مجهز به نازل های احتراق اکسیژن هستند.
07
تاسیسات پاشش پودر کربن درب کوره و ماشین آلات دمش اکسیژن.
08
ماشین آلات تکمیل کوره نوع دیسک و تفنگ اسپری.
09
روکش کوره شماره 5 سوراخ و سیستم تغذیه مکانیزه مواد داخل ملاقه;
10
سیستم های تصفیه دود اول و دوم همراه با خروجی مستقیم دود از سوراخ چهارم پوشش کوره و پوشش کاملاً محصور در اطراف کوره الکتریکی.
11
پیش گرمایش گاز دودکش کوره های الکتریکی ضایعات فولادی؛
12
کنترل خودکار کامپیوتر به طور کلی پذیرفته شده است.
13
جبران پویا استاتیک توان راکتیو.
بهینه سازی فناوری کوره قوس الکتریکی سنروی
سانروی پس از بهینه سازی فناوری کوره قوس الکتریکی تولید فولاد، بهترین تعادل را بین مواد خام، پیش گرمایش قراضه، حفظ انرژی و حفاظت از محیط زیست، کنترل فرآیند ذوب، کنترل اتوماسیون، چرخه ذوب و ظرفیت تولید به دست آورده است. کوره قوس الکتریکی تولید فولاد، انرژی الکتریکی را از طریق الکترودهای گرافیتی به کوره فولادسازی قوس الکتریکی وارد می کند و از قوس بین انتهای الکترود و بار به عنوان منبع گرما برای فولادسازی استفاده می کند.
کوره قوس الکتریکی با قدرت فوق العاده بالا از انرژی الکتریکی به عنوان منبع گرما استفاده می کند و می تواند جو موجود در کوره را تنظیم کند که برای ذوب انواع فولادی که حاوی عناصری که به راحتی اکسید می شوند بسیار مفید است. برای دستیابی به راندمان بالا، صرفه جویی در انرژی، حفاظت از محیط زیست و بازده بالا، از گاز دودکش با دمای بالا از کوره های الکتریکی برای پیش گرم کردن مواد خام از طریق فناوری و تجهیزات استفاده کنید.
با بهبود تجهیزات کوره قوس الکتریکی UHP و فناوری ذوب، و توسعه صنعت برق، هزینه ساخت فولاد کوره الکتریکی همچنان کاهش می یابد. امروزه از کوره های الکتریکی نه تنها برای تولید فولاد آلیاژی استفاده می شود، بلکه برای تولید فولاد کربن معمولی و گلوله های کنسانتره سنگ آهن نیز استفاده می شود.
خدمات ارائه شده توسط Sanrui
1. Sanrui می تواند راه حل های فولادسازی الکتریکی، طرح های پایه و نقشه های چیدمان را ارائه دهد
2. Sanrui مهندسانی را برای نصب و رفع اشکال دستگاه به کارخانه شما می فرستد و راه حل های قابل اعتماد پس از فروش فولادسازی برقی را ارائه می دهد.
3. Sanrui آموزش پرسنل عملیات و تعمیر و نگهداری را ارائه می دهد و تجهیزات ذوب کار و نگهداری آسان است.
4. راه حل های فولادسازی برقی با قیمت رقابتی و کیفیت عالی
5. سرمایه گذاری کم، راندمان تولید بالا و نرخ بازده بالا
6. تجهیزات ذوب دارای عملکرد پایدار و تولید ایمن هستند
7. راه حل های کوره قوس الکتریکی فولادسازی را می توان با توجه به نیازهای مختلف سفارشی کرد
8. ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد
9. سازگار با محیط زیست، مصرف انرژی کم
Sanrui تجربه خوبی در طراحی، ساخت، نصب، راه اندازی تجهیزات فرآیند فولادسازی کوره قوس الکتریکی فوق العاده بالا دارد.
سانرویی فراهم می کند کوره قوس الکتریکی تولید فولاد مهندسی، مشاوره، تحقیق و توسعه، طراحی، تامین تجهیزات، یکپارچه سازی سیستم و آماده سازی نرم افزار، ساخت، نصب، راه اندازی، مدیریت پروژه، خدمات فنی و آموزش، راهنمایی تولید، بهره برداری و نگهداری، تامین قطعات یدکی و سایر خدمات جامع مهندسی و فنی.
جزئیات پروژه خود را برای ما ارسال کنید و تیم مهندسین ما یک راه حل کوره قوس الکتریکی تولید فولاد را بر اساس نیاز شما طراحی خواهند کرد.
محصولات مرتبط
مجموعه ماشین آلات و تجهیزات متالورژی سفارشی: کوره قوس الکتریکی، کوره قوس زیر آب، کوره پالایش LF، کوره خلاء ، کوره القایی، سیستم حذف گرد و غبار، تجهیزات تصفیه آب و غیره. با ارائه پیشرفته ترین خدمات یکپارچه سازی تجهیزات، تجهیزات متالورژی را می توان با توجه به نیازهای مختلف مشتریان سفارشی کرد و ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد.
کوره قوس الکتریکی 5 تنی برای ساخت فولاد کاربرد ویژه ای دارد. تجهیزاتی که فولاد معمولی، فولاد کربنی با کیفیت، فولاد آلیاژی و فولاد غیر خورنده را با قوس الکتریکی به عنوان منبع گرما و ضایعات فولادی (آهن) به عنوان ماده اولیه تولید می کند.
کوره قوس الکتریکی 30 تنی برای تولید فولاد در فرآیند ذوب کوتاه، با استفاده از 100٪ قراضه فولاد یا ضایعات استفاده می شود. فولاد + آهن مذاب (چدن خام) یا ضایعات فولاد + آهن اسفنجی (DRI) به عنوان مواد خام برای فولادسازی.
ساخت فولاد با کوره قوس الکتریکی یک روش فولادسازی است که از اثر حرارتی قوس الکتریکی برای گرم کردن شارژ برای ذوب استفاده می کند.
کوره های قوس الکتریکی برای ذوب ضایعات فولاد برای تولید فولاد استفاده می شوند. انرژی الکتریکی برای ذوب ضایعات فولاد استفاده می شود. یک قوس بین ماده باردار و الکترود تشکیل می شود. گرمای تولید شده توسط قوس، قراضه را ذوب می کند.
کوره قوس الکتریکی 30 تنی AC برای ذوب ضایعات فولاد برای تولید فولاد استفاده می شود. انرژی الکتریکی برای ذوب ضایعات فولاد استفاده می شود. یک قوس بین ماده باردار و الکترود تشکیل می شود.
کوره قوس الکتریکی DC یک کوره قوس الکتریکی که انرژی الکتریکی را با منبع تغذیه DC تامین می کند. فقط یک الکترود در بالای کوره قوس DC وجود دارد که الکترود منفی است و الکترود پایینی الکترود مثبت است.
کوره قوس الکتریکی 50 تنی با قدرت فوق العاده بالا
کوره قوس الکتریکی 50 تنی با قدرت فوق العاده بالا (50TUPH EAF) از فناوری فوق العاده بالا، فناوری امپدانس بالا، فناوری ضربه زدن به پایین (ETB)، مشعل روغن اکسیژن دیوار کوره و فناوری تفنگ کربن-اکسیژن درب کوره استفاده می کند.
کوره قوس الکتریکی 15 تنی برای فرآیند تولید فولاد با فرآیند کوتاه استفاده می شود. 100٪ ضایعات فولاد یا ضایعات فولاد + آهن مذاب (چدن خام) یا ضایعات فولاد + آهن اسفنجی (DRI) به عنوان مواد خام برای فولادسازی.
پروژه های تکمیل شده ما
خدمات یکپارچه سازی تجهیزات کوره متالورژی Sanrui کوره های قوس الکتریکی و کوره های قوس الکتریکی هستند. کوره های متالورژی Sanrui با استفاده از تکنولوژی پیشرفته برای اطمینان از فرآیند ذوب کارآمد و با کیفیت بالا تولید می شوند. این کوره ها قادر به ذوب انواع مواد از جمله فولاد، آهن و آلیاژها، فروآلیاژها (مانند فروتنگستن، فرومنگنز پر کربن، فروسیلیس با کربن بالا، فروکروم با کربن بالا، آلیاژهای فرونیکل) و سیلیکون صنعتی، کاربید کلسیم، کروندیم زرد، کروندیم زرد هستند. و غیره با کنترل دقیق دما و حداقل مصرف انرژی. با استفاده از تجهیزات کوره متالورژی Sanrui، شرکت های متالورژی می توانند بهره وری را افزایش داده و هزینه های تولید را کاهش دهند و در نهایت سودآوری را افزایش دهند.
سانروی تجربه خوبی در طراحی، ساخت، نصب، راه اندازی تجهیزات فرآیند کوره فولادسازی دارد. درخواست جزئیات پروژه خود را برای ما ارسال کنید و تیم مهندسین ما یک راه حل سیستم تجهیزات کوره متالورژیکی از A تا Z را بر اساس نیاز شما طراحی خواهند کرد.
