کویل های القایی

سیم پیچ القایی کوره القایی IF:


سیم پیچ القایی قلب کوره القایی است. سیم پیچ کوره القایی انرژی الکترومغناطیسی را از طریق سیم پیچ کوره ذوب القایی به انرژی گرمایی تبدیل می کند تا بار کوره فلزی در بوته ذوب شود. لوله مسی مستطیل شکل به صورت مارپیچ به یک کلاف چند چرخشی پیچیده می شود و سطح آن با رنگ عایق با مقاومت بالا پاشیده می شود و با نوار عایق پیچیده می شود.

به اشتراک بگذارید:

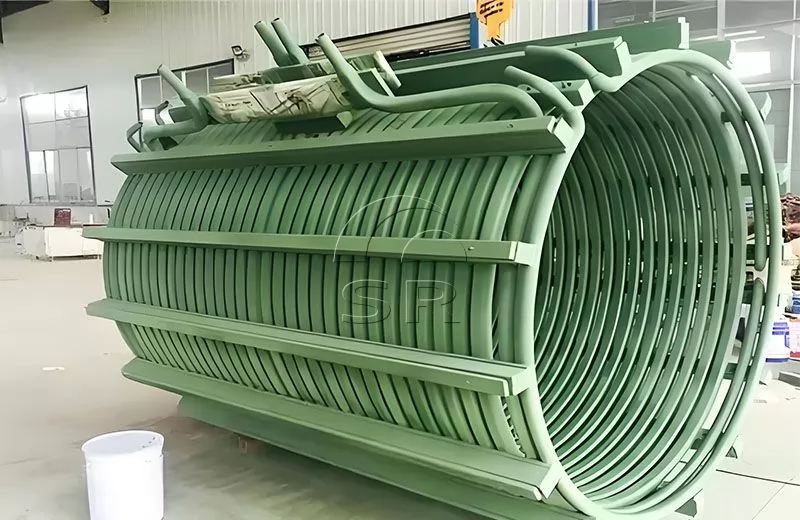

کویل القایی کوره القایی IF

کویل القایی کوره القایی IF

سیم پیچ القایی قلب کوره القایی است. سیم پیچ کوره القایی انرژی الکترومغناطیسی را از طریق سیم پیچ القایی به انرژی گرمایی تبدیل می کند تا بار کوره فلزی در بوته ذوب شود. لوله مسی مستطیل شکل به صورت مارپیچ به یک کلاف چند چرخشی پیچیده می شود و سطح آن با رنگ عایق با مقاومت بالا پاشیده می شود و با نوار عایق پیچیده می شود. گچ نسوز نیز بین پیچ های کوره IF اعمال می شود. یک حلقه آب خنک در قسمت های بالایی و پایینی سیم پیچ القایی ارائه شده است.


اثر گرمایش کویل کوره القایی IF نه تنها به جریان کاری سیم پیچ کوره ذوب القایی بستگی دارد، بلکه مستقیماً با شکل سیم پیچ القایی، تعداد دورها، طول لوله مسی خروجی، مواد قطعه کار، شکل و موارد دیگر مرتبط است. عوامل


بنابراین، طراحی سیم پیچ کوره القایی IF ابتدا باید از اثر حلقه، اثر پوسته، اثر زاویه تیز و اثر مجاورت سیم پیچ القایی پیروی کند.



سیم پیچ کوره القایی IF برای انتقال جریان القایی و سپس گرم کردن قطعه کار استفاده می شود. سیم پیچ کوره القایی بخش مهمی از القایی گرمایش فرکانس متوسط است. شکل سیم پیچ باید با توجه به شکل سطح گرمایش قطعه کار تعیین شود. لوله مسی در قسمت القایی باید موازی یا در فاصله مساوی از سطح گرمایش قطعه کار باشد و جهت جریان جریان بین پیچ های مجاور باید ثابت باشد.



هنگام خرید سیم پیچ کوره القایی IF، ابتدا قدرت گرمایش، دمای گرمایش، چرخه گرمایش و مشخصات قطعه کار کوره القایی IF را تعیین کنید و ولتاژ ورودی، موقعیت ردیف عمودی، موقعیت ورودی و برگشت آب، ارتفاع مرکز سیم پیچ و طول سلف را ارائه دهید. . در صورت لزوم، تعداد کل خازن های گرمایش الکتریکی را تهیه کنید.

پس از تعیین این پارامترها، سیم پیچ سفارشی کوره القایی IF مشکلی نخواهد داشت و می توان آن را با منبع تغذیه IF اصلی برای رسیدن به اثر گرمایش طراحی شده مطابقت داد.

محصولات مرتبط

مجموعه ماشین آلات و تجهیزات متالورژی سفارشی: کوره قوس الکتریکی، کوره قوس زیر آب، کوره پالایش LF، کوره خلاء ، کوره القایی، سیستم حذف گرد و غبار، تجهیزات تصفیه آب و غیره. با ارائه پیشرفته ترین خدمات یکپارچه سازی تجهیزات، تجهیزات متالورژی را می توان با توجه به نیازهای مختلف مشتریان سفارشی کرد و ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد.

کوره القایی کامل بوته

کوره القایی کامل بوته

بوته کوره القایی بخش مهمی از کوره القایی است و مبنایی برای تحقق تبدیل انرژی حرارت القایی و مشعل ذوب فلز است.

کابل آب خنک کننده IF

کابل آب خنک کننده IF

کابل آب خنک کننده IF کوره القایی یک سیستم کابلی که انرژی الکتریکی و آب خنک کننده را به طور همزمان به کوره الکتریکی IF منتقل می کند.

پروژه های تکمیل شده ما

خدمات یکپارچه سازی تجهیزات کوره متالورژی Sanrui کوره های قوس الکتریکی و کوره های قوس الکتریکی هستند. کوره های متالورژی Sanrui با استفاده از تکنولوژی پیشرفته برای اطمینان از فرآیند ذوب کارآمد و با کیفیت بالا تولید می شوند.
این کوره ها قادر به ذوب انواع مواد از جمله فولاد، آهن و آلیاژها، فروآلیاژها (مانند فروتنگستن، فرومنگنز پر کربن، فروسیلیس با کربن بالا، فروکروم با کربن بالا، آلیاژهای فرونیکل) و سیلیکون صنعتی، کاربید کلسیم، کروندیم زرد، کروندیم زرد هستند. و غیره با کنترل دقیق دما و حداقل مصرف انرژی.
با استفاده از تجهیزات کوره متالورژی Sanrui، شرکت های متالورژی می توانند بهره وری را افزایش داده و هزینه های تولید را کاهش دهند و در نهایت سودآوری را افزایش دهند.

01

پروژه کوره قوس الکتریکی 50 تنی در چین

1 EAF-50t/32 کوره قوس الکتریکی MVA،
1 کوره تصفیه LFV-60t/16MVA،
1 دستگاه ریختن خلاء VC-90t/60t،
2 مجموعه از سیستم های تغذیه تمام اتوماتیک آلیاژی،
1 مجموعه سیستم حذف گرد و غبار 120000 نیوتن متر مکعب در ساعت...

02

پروژه کوره قوس الکتریکی 50 تنی در برزیل

1 EAF-50t/25 MVA الکتریکی کوره قوس الکتریکی،
2 کوره پالایش LF-25t/5MVA،
1 سیستم شارژ آلیاژی تمام اتوماتیک،
و همچنین سایر امکانات کمکی عمومی ( ملاقه، گاری ملاقه، سبد مواد و ...)...

03

کوره قوس الکتریکی 5 تن در ازبکستان

قدرت نامی ترانسفورماتور کوره قوس الکتریکی 3600kVA;
قطر داخلی پوسته کوره: φ3200mm;
قطر الکترود: φ300mm; متوسط مقدار ریختن: حداکثر 12 تن.
