کوره القایی فرکانس متوسط عمدتا برای ذوب فولاد، فولاد آلیاژی، فولاد مخصوص، فولاد ضد زنگ استفاده می شود و همچنین می تواند برای ذوب و ریخته گری فلزات غیر آهنی مانند مس، آلومینیوم، سرب، روی و غیره استفاده شود.
کوره القایی فرکانس متوسط پوسته آلومینیومی و کوره القایی فرکانس متوسط پوسته فولادی فروخته شده توسط Sanrui از 0.1 تن تا 10 تن قابل سفارشی سازی است.

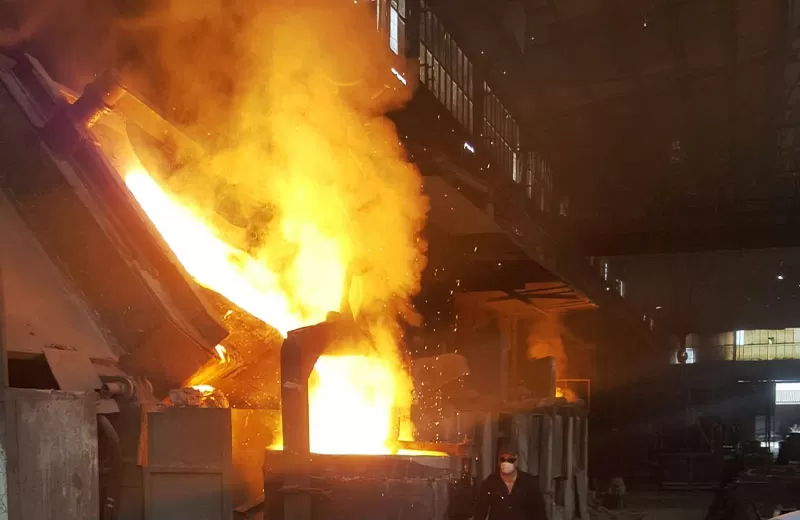

معرفی کوره القایی فرکانس متوسط
کوره القایی عمدتاً برای ذوب فولاد، فولاد آلیاژی، فولاد مخصوص، فولاد ضد زنگ استفاده می شود و همچنین می تواند برای ذوب و ریخته گری فلزات غیر آهنی مانند مس، آلومینیوم، سرب، روی و غیره استفاده شود.
کوره ذوب القایی فرکانس متوسط از سه قسمت تشکیل شده است: کابینت منبع تغذیه فرکانس متوسط، کابینت خازن و بدنه کوره. این ماده توسط خود جریان القایی فرکانس متوسط ذوب می شود تا دمای بالا ایجاد شود.
در کوره القایی، فلز مذاب به دلیل نیروی الکترومغناطیسی، نیروی همزن قوی ایجاد می کند.
اثر همزن الکترومغناطیسی به ذوب شدن سریع بار و آلیاژ فلز کمک می کند و ترکیب شیمیایی و دمای آهن مذاب یکنواخت است.
کاربرد اصلی کوره القایی فرکانس متوسط
کوره ذوب القایی برای ذوب درجات مختلف آهن مذاب، پاسخگویی به ترکیبات و دماهای مختلف آهن مذاب، برآورده کردن الزامات عملکرد مختلف آهن مذاب مناسب است و سازگاری خوبی دارد.
کوره ذوب القایی فرکانس متوسط عمدتاً برای ذوب فولاد، فولاد آلیاژی، فولاد مخصوص، فولاد ضد زنگ استفاده می شود و همچنین می تواند برای ذوب و ریخته گری فلزات غیر آهنی مانند مس، آلومینیوم، سرب و روی استفاده شود.
ویژگی های تجهیزات کوره القایی فرکانس متوسط
1. قسمت مکانیکی کوره فرکانس متوسط شامل بدنه کوره، سیستم معرفی آب و برق، دستگاه کج کردن کوره و غیره است.
2. کابل خنک‌شده با آب با استفاده از فرآیند پرس سرد با سیم رشته‌ای مسی فشرده می‌شود.
3. کنترل‌کننده هوشمند نسل پنجم توسعه‌یافته برای اینورترهای موازی به طور گسترده در کنترل منبع تغذیه تجهیزات ذوب، عایق و گرمایش القایی فلزات مختلف استفاده شده است.
4. کنترل‌کننده یک برد کنترل یکپارچه تک‌برد است که از راه‌اندازی دیجیتال استفاده می‌کند، دارای قابلیت اطمینان بالا، دقت بالا و اشکال‌زدایی آسان، و اجزای رله کمی است.
5. تحریک با فرکانس جابجایی پیشرفته و فناوری راه‌اندازی ولتاژ صفر، با نرخ موفقیت راه‌اندازی 100%.
6. به‌طور خودکار تغییرات بار را دنبال کنید و عملکرد راه‌اندازی مجدد خودکار بدون خطا و عملکرد تنظیم خودکار برق را در حین کار داشته باشید. دارای محدودیت جریان ایده آل، محدود کننده ولتاژ، زمان خاموش منحصر به فرد یا کنترل زاویه اینورتر برای اطمینان از عملکرد قابل اعتماد تجهیزات است.
7. دارای یک سیستم حفاظتی کامل چند سطحی (فشار آب، افت فاز، کمبود ولتاژ، جریان اضافه، اضافه ولتاژ، زمان خاموشی، عبور مستقیم، اینترلاک عملیات و غیره).
8. راندمان تبدیل فرکانس بالا 1000 هرتز و کمتر، بیشتر از 96٪ است.
ترکیب تجهیزات کوره القایی فرکانس متوسط
کوره فرکانس متوسط متشکل از بدنه کوره، پوسته کوره، سیم پیچ القایی، پوشش کوره، سیستم معرفی آب و برق، دستگاه کج کننده مکانیکی (یا دستگاه کج کننده هیدرولیک)، کابینت منبع تغذیه فرکانس متوسط، یک جبران کننده است. خازن، کابل خنک کننده آب، باس مسی اتصال، کاهنده و غیره.
مزایای فنی کوره القایی فرکانس متوسط Sanrui
کنترل آسان مواد
ترکیب فلزی یکنواخت و کنترل آسان مواد.
راندمان بالا
افزایش دمای ذوب سریع، کنترل آسان دمای کوره، راندمان تولید بالا.
آسان برای کار
کنترل اتوماسیون الکتریکی از رابط انسان و ماشین استفاده می کند که شکل واقعی کوره را شبیه سازی می کند و کار با آن آسان است.
ایمن و پایدار برای استفاده
طراحی منحصر به فرد بدنه کوره، طراحی سازه لرزه ای، سیستم هشدار تشخیص نشتی چند منظوره کوره، ساختار سیم پیچ موازی منحصر به فرد و غیره ایمنی کوره القایی بدون هسته فرکانس متوسط را تضمین می کند.
کاهش مصرف برق
مجهز به یوغ ساختاری ویژه و هادی سیم پیچ با شکل خاص، می تواند مصرف برق ذوب را تا حدود 10٪ کاهش دهد.
کار اتوماسیون
رابط انسانی انسان و ماشین صفحه نمایش از تعویض چند زبانه پشتیبانی می کند. علاوه بر نمایش داده های عملیات اولیه، همچنین دارای تف جوشی خودکار، پیش گرمایش خودکار، تجزیه و تحلیل مدیریت خطا، صادرات داده و سایر عملکردها برای ارائه پشتیبانی از تولید اتوماسیون کارخانه است.
دوستدار محیط زیست
دمای اطراف کوره کم است، دود و گرد و غبار کمتری وجود دارد و محیط کار خوب است.
پارامترهای فنی اصلی کوره القایی فرکانس متوسط
| مشخصات مدل | ظرفیت نامی (t) | توان نامی (کیلو وات) | فرکانس نامی (کیلوهرتز) | ولتاژ نامی (V) | دمای کارکرد (℃) | سرعت ذوب (t/h) | حالت شیب |
| GWJ-0.1-100/1 (پوسته آلومینیومی) | 0.1 | 160 | 1 | 750 | 1600 | 0.14 | برقی |
| GWJ-0.15-160/1 (پوسته آلومینیومی) | 0.15 | 160 | 1 | 750 | 1600 | 0.21 | برقی |
| GWJ-0.25-250/1 (پوسته آلومینیومی) | 0.25 | 250 | 1 | 1500 | 1600 | 0.35 | برقی |
| GWJ-0.35-250/1 (پوسته آلومینیومی) | 0.5 | 250 | 1 | 1500 | 1600 | 0.37 | برقی |
| GWJ-0.5-350/1 (پوسته آلومینیومی) | 0.5 | 300 | 1 | 1500 | 1600 | 0.48 | برقی |
| GWJ-0.5-500/1 (پوسته آلومینیومی) | 0.5 | 500 | 1 | 1500 | 1600 | 0.72 | برقی |
| GWJ-0.75-500/1 (پوسته آلومینیومی) | 0.5 | 500 | 1 | 1500 | 1600 | 0.72 | برقی |
| GWJ-1-500/1 (پوسته آلومینیومی/پوسته فولادی) | 1 | 750 | 1 | 1500 | 1600 | 0.72 | برقی/هیدرولیک |
| GWJ-1-650/1 (پوسته آلومینیومی/پوسته فولادی) | 1 | 750 | 1 | 1500 | 1600 | 1.07 | برقی/هیدرولیک |
| GWJ-1-1000/1 (پوسته آلومینیومی/پوسته فولادی) | 1 | 750 | 1 | 2400 | 1600 | 1.56 | برقی/هیدرولیک |
| GWJ-1.5-800/0.5 (پوسته آلومینیومی/پوسته فولادی) | 1.5 | 800 | 0.5/1 | 2400 | 1600 | 1.28 | برقی/هیدرولیک |
| GWJ-1.5-1000/0.5 (پوسته آلومینیومی/پوسته فولادی) | 1.5 | 1000 | 0.5 | 2400 | 1600 | 1.56 | برقی/هیدرولیک |
| GWJ-1.5-1500/0.5 (پوسته آلومینیومی/پوسته فولادی) | 1.5 | 1500 | 0.5 | 2400 | 1600 | 2.35 | برقی/هیدرولیک |
| GWJ-2-1000/0.5 (پوسته آلومینیومی/پوسته فولادی) | 2 | 1000 | 0.5 | 2400 | 1600 | 1.56 | برقی/هیدرولیک |
| GWJ-2-1500/0.5 (پوسته آلومینیومی/پوسته فولادی) | 2 | 1500 | 0.5 | 2400 | 1600 | 2.35 | برقی/هیدرولیک |
| GWJ-3-1500/0.5 (پوسته آلومینیومی/پوسته فولادی) | 3 | 1500 | 0.5 | 2400 | 1600 | 2.35 | برقی/هیدرولیک |
| GWJ-3-2000/0.3/0.5 (پوسته آلومینیومی/پوسته فولادی) | 3 | 2000 | 0.3/0.5 | 3000 | 1600 | 3.18 | برقی/هیدرولیک |
| GWJ-5-2500/0.3/0.5 (پوسته فولادی) | 5 | 2500 | 0.3/0.5 | 3000 | 1600 | 4.03 | هیدرولیک |
| GWJ-7-3000/0.3/0.5 (پوسته فولادی) | 7 | 3000 | 0.3/0.5 | 4000 | 1600 | 4.84 | هیدرولیک |
| GWJ-10-5000/0.3/0.5 (پوسته فولادی) | 10 | 5000 | 0.3/0.5 | 4000 | 1600 | 7.45 | هیدرولیک |
محدوده تامین کوره القایی فرکانس متوسط
بدنه کوره (شامل قاب کوره، پوشش کوره، سنسور، یوغ، خاک رس نسوز قالب بوته و غیره)
سیستم هیدرولیک (شامل سیلندر هیدرولیک کج کننده کوره، پمپ، موتور)
لوله خنک کننده آب
کابل خنک کننده آب
مواد پوشش کوره (شن کوارتز)
ترانسفورماتور یکسو کننده کابینت منبع تغذیه فرکانس متوسط، راکتور و قفسه خازن
جدول عملیات کج کردن کوره
دستگاه هشدار نشتی کوره
ابزار لرزش کوره
فرکانس متوسط فرکانس ذوب کوره القایی
01
کوره الکتریکی فرکانس متوسط از منبع تغذیه فرکانس متوسط برای ایجاد میدان مغناطیسی با فرکانس متوسط استفاده می کند، به طوری که مواد فرومغناطیسی جریان های گردابی القایی ایجاد می کند و گرم می شود و به هدف گرمایش مواد دست می یابد.
02
کوره القایی با فرکانس متوسط پوسته فولادی از منبع تغذیه با فرکانس متوسط 200-2500 هرتز برای گرمایش القایی، ذوب و حفظ حرارت استفاده می کند.
03
کوره برقی فرکانس متوسط عمدتاً برای ذوب فولاد کربنی، فولاد آلیاژی، فولاد ویژه استفاده می شود و همچنین می تواند برای ذوب و گرمایش فلزات غیر آهنی مانند مس و آلومینیوم استفاده شود.
04
این تجهیزات از نظر اندازه کوچک، وزن سبک، راندمان بالا، مصرف برق کم، ذوب و گرمایش سریع، کنترل آسان دمای کوره و راندمان تولید بالا هستند.
05
ذوب کوره ذوب القایی فرکانس متوسط دارای پوشش های اسیدی و قلیایی مختلف و روش های ذوب مختلف اکسیداسیون و غیر اکسیداسیون است. روش های مختلفی برای ذوب بسته به گریدهای مختلف فولاد استفاده می شود.
06
کوره های القایی اسیدی را نمی توان برای ذوب فولاد با منگنز بالا استفاده کرد و همچنین برای ذوب آلومینیوم و فولادهای حاوی تیتانیوم مناسب نیستند. برای فولادسازی اکسیداسیون مناسب نیست.
07
روش ذوب بوته قلیایی کوره القایی فرکانس متوسط جریان فرآیند ذوب: انتخاب شارژ کوره ← انتخاب مواد فلزی ← انتخاب مواد آلیاژی ← بچینگ و شارژ ← بازرسی در جلوی کوره ← کنترل ترکیب ← روشن شدن و ذوب ← افزودن مواد اضافی و کوبیدن مواد برای کمک به ذوب ← جداسازی سرباره و نمونه برداری ← تنظیم ترکیب و اندازه گیری دما ← اکسید زدایی نهایی، ریختن فولاد ← قالب گیری و خنک سازی.
بهینه سازی فناوری کوره القایی فرکانس متوسط Sanrui
1. طراحی کابینت برق فشرده باعث صرفه جویی در منابع زمین و کاهش هزینه های سرمایه گذاری اولیه مشتریان می شود.
2. یوغ برای جلوگیری از نشت شار مغناطیسی، کاهش مصرف انرژی و دستیابی به صرفه جویی در انرژی، در حاشیه سیم پیچ پیکربندی شده است.
3. یوغ پشتیبانی قوی برای سیم پیچ از حاشیه سیم پیچ فراهم می کند و در نتیجه عمر پوشش کوره را تثبیت می کند.
4. از لوله مسی بدون اکسیژن با مشخصات ویژه استفاده می شود و راندمان ذوب در مقایسه با لوله های مسی گرد و مربعی حدود 2 درصد افزایش می یابد.
5. هود گرد و غبار چرخشی یا هود گرد و غبار حلقوی برای انتخاب و پیکربندی انعطاف‌پذیر.
6. مواد کوره اسیدی، قلیایی و خنثی همگی از مواد کوره پودر خشک استفاده می‌کنند. چدن برای مواد کوره اسیدی، فولاد چدنی برای مواد کوره قلیایی مانند اکسید منیزیم و فلزات غیرآهنی برای بوته های گرافیتی و مواد کوره آلومینا با خلوص بالا مناسب است.
7. بدنه کوره از طراحی ساختاری مقاوم در برابر زلزله (استاندارد لی 7)، مجهز به یوغ ساختاری ویژه و هادی های سیم پیچ خاص برای دستیابی به عملکرد ایمن و کارآمد بدنه کوره استفاده می کند.
8. مانیتور تشخیص عیب داخلی: چندین حسگر همیشه داده‌های عملکرد تجهیزات را جمع‌آوری می‌کنند و در زمان وقوع شرایط غیرعادی هشدار می‌دهند و منبع تغذیه را قطع می‌کنند. رابط انسان و ماشین به طور خودکار محتوای خطا را نمایش می دهد و پرسنل تعمیر و نگهداری را برای عیب یابی و تعمیر عیب راهنمایی می کند.
خدمات ارائه شده توسط Sanrui
1.Sanrui می‌تواند طرح‌بندی کوره القایی فرکانس متوسط و نقشه‌های چیدمان را ارائه دهد
2.Sanrui مهندسان را برای نصب و رفع اشکال دستگاه و ارائه خدمات پس از فروش قابل اعتماد به کارخانه شما می فرستد.
3.Sanrui برای اپراتورها و پرسنل تعمیر و نگهداری آموزش می دهد و تجهیزات ذوب کار و نگهداری آسان است
4.قیمت رقابتی و کیفیت عالی
5.سرمایه گذاری کم، راندمان تولید بالا، نرخ بازده بالا
6.عملکرد پایدار تجهیزات ذوب، تولید ایمن
7.محصولات را می توان با توجه به نیازهای مختلف سفارشی کرد
8.ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد
9.سازگار با محیط زیست، مصرف انرژی کم
کوره الکتریک سانروی دارای تجربه غنی در طراحی، ساخت، نصب، راه اندازی و راه اندازی تجهیزات فرآیند فولادسازی می باشد.
Sanrui مشاوره مهندسی کوره های القایی فرکانس متوسط، از جمله تحقیق و توسعه، طراحی، تامین تجهیزات، یکپارچه سازی سیستم و تدوین نرم افزار، ساخت، نصب، راه اندازی، مدیریت پروژه، خدمات فنی و آموزش، راهنمایی تولید، بهره برداری و نگهداری، تامین قطعات یدکی و سایر موارد جامع را ارائه می دهد. خدمات مهندسی و فنی.
جزئیات پروژه خود را برای ما ارسال کنید و تیم مهندسی ما راه حل خط تولید کوره القایی فرکانس متوسط را با توجه به نیاز شما طراحی خواهد کرد.
