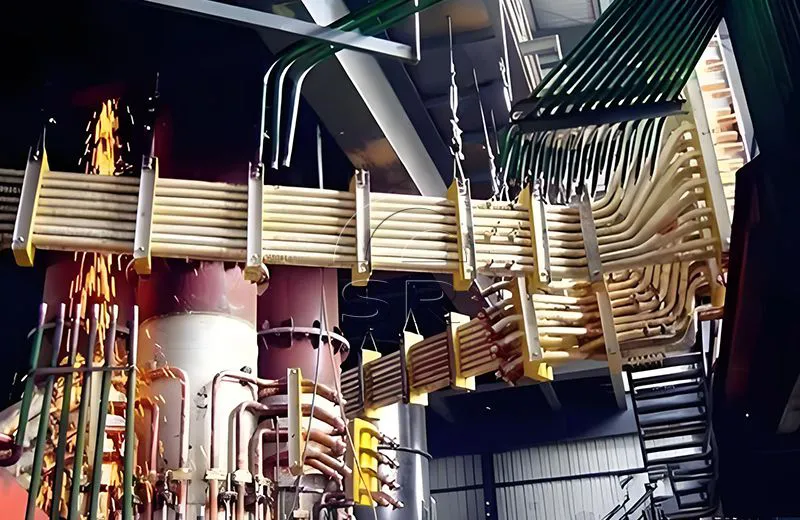

معرفی کوره زیردریایی آهن خام
کوره مستغرق چدنی بسته (ساخت آهن زیرآب کوره ای) یک روش آهن سازی بدون کوره بلند است.
با فرض تضمین منبع تغذیه، با استفاده از عامل کاهنده مورد نیاز آهن‌سازی کوره قوس زیردریایی، می‌توان مشکل را حل کرد.
معرفی کوره زیردریایی پیگ آیرون
کوره ذوب آهن خام بسته (ساخت آهن کوره قوس زیر آب) یک روش ساخت آهن غیر کوره بلند است. با فرض تضمین منبع تغذیه، با استفاده از عامل کاهنده مورد نیاز آهن‌سازی کوره قوس زیردریایی، می‌توان مشکل را حل کرد. برای آهن سازی کوره های قوس غوطه ور می توان از کک، نیمه کک و زغال سنگ به عنوان عامل کاهنده به جای کک استفاده کرد.
کوره غوطه ور آهن خام Sanrui فرآیند جدید و تجهیزات جدید شارژ داغ را اتخاذ می کند که می تواند باعث صرفه جویی در انرژی، کاهش مصرف و دستیابی به مزایای خوب شود.
این تجهیزات کوره چدن الکتریکی فقط محدوده فرآیند کنسانتره آهن از دستگاه تف جوشی تا کوره قوس زیر آب برای ذوب آهن خام است.
کاربرد اصلی کوره سربسته آهن خوک
کوره سربسته آهن خوک به جای کک، کک، نیمه کک و زغال سنگ را به عنوان عامل کاهنده و کنسانتره آهن می گیرد
عامل کاهنده را از دستگاه پخت خارج کرد
و سپس برای ذوب به داخل کوره قوس زیر آب فرستاده شد. پیگ آیرون.
ویژگی های تجهیزات کوره آهن سربسته
1. کوره ذوب آهن خوک محصور یک کوره آهن خام کاملاً محصور، تمام هیدرولیک، ثابت است و کوره ذوب آهن خوک محصور از فناوری عملیات فشار میکرو مثبت استفاده می کند.
2. دو ست خروجی آهن و سرباره یکی برای استفاده و دیگری برای آماده به کار استفاده می شود. دو ملاقه آهن مذاب در جلوی هر مجموعه کوبیدن آهن و سرباره قرار داده شده است.
3. دارنده ترکیبی الکترود کوره چدن برقی می تواند رسانایی الکترود را بهبود بخشد.
4. فن آوری حلقه فشار فولاد ضد زنگ غیر مغناطیسی Bellows به تصویب رسید.
5. طراحی منحصر به فرد آبراه و فرآیند ساخت پیشرفته پوشش محافظ آب خنک.
6. دستگاه راهنمای آب بندی الکترود آب بندی بین الکترود و پوشش کوره را متوجه می شود و موقعیت الکترود ثابت می شود. آستین راهنمای آب بندی ساختار خنک کننده آب را اتخاذ می کند. عایق بین آستین راهنمای آب بندی و پوشش کوره خوب است و قطر دایره مرکز الکترود را می توان تنظیم کرد.
ترکیب تجهیزات کوره قوس زیردریایی آهن بسته شده
کوره قوس زیر غوطه ور آهن خام عمدتاً از بدنه کوره (پوسته، فولاد I-پایین و خروجی آهن و غیره)، پوشش کوره (مواد نسوز)، سیستم اگزوز جلوی کوره، دستگاه خنک کننده هوای پایین کوره، پوشش کوره بسته تشکیل شده است. دودکش، نگهدارنده الکترود پد مسی، سیستم شبکه کوتاه ثانویه، سیستم هیدرولیک، سیستم خنک کننده آبی، سیستم تغذیه بالای کوره، سیستم تغذیه، جرثقیل تعلیق تک پرتو، ترانسفورماتور کوره الکتریکی و موقعیت منبع تغذیه فرکانس پایین رزرو شده، تجهیزات جلویی کوره، تجهیزات الکتریکی ، ابزار، سیستم کنترل DCS و غیره
مزایای فنی کوره قوس آهن بسته سانروی
کوره زیردریایی چدن بسته یک کوره الکتریکی کاملاً محصور، تمام هیدرولیک، ثابت با عملکرد فشار میکرو مثبت و تنظیم خودکار فشار کوره است.
فناوری شبکه کوتاه کوره آهنی برقی (سیستم باس بار) را بهینه کنید، تعادل سه فاز را تضمین کنید و مقدار امپدانس را به حداقل برسانید.
پوشش کوره ذوب آهن خوک یک پوشش کوره بسته کاملاً آب خنک است، با طراحی منحصر به فرد آبراهه در بالا، هیچ زاویه مرده جریان آب در داخل تشکیل نمی شود، هیچ انسداد بخار در حین استفاده ایجاد نمی شود و اثر خنک کننده خوب است. جمع آوری و صادرات گاز، کاهش تلفات حرارتی و بهبود شرایط کاری عملیات ذوب.
تغذیه تمام اتوماتیک، توزیع چند نقطه ای در کوره، تغذیه و ذوب مداوم، تطبیق خودکار و تنظیم خودکار سرعت تغذیه و توان ورودی الکترود.
فن آوری تنظیم خودکار بالابر الکترود ذوب خودکار، تنظیم توان، راندمان الکتریکی بالا و مصرف برق کم را تحقق می بخشد.
سیستم تشخیص و هشدار خودکار دیوار و دمای پایین کوره برای اطمینان از تولید ایمن.
عملکرد ساده و شهودی، اثر تعامل انسان و کامپیوتر بسیار دوستانه.
سرمایه گذاری کم، اثر سریع و مصرف کم انرژی.
فرآیند بسیار قوی و برنامه نویسی نرم افزاری پیشرفته.
پارامترهای فنی اصلی کوره قوسی زیردریایی 36MVA
| مورد | پارامتر |
| قطر الکترود / میلی متر | Ф1250 |
| قطر دایره مرکز الکترود / میلی متر | Ф4250 |
| قطر کوره / میلی متر | Ф11500 |
| عمق کوره / میلی متر | 3500 |
| قطر داخلی پوسته کوره میلی متر | Ф13500 |
| ارتفاع پوسته کوره میلی متر | 6200 |
| ارتفاع پوشش کوره میلی متر | 1500 |
| سکته مغزی بالابر الکترود میلی متر | 1800 |
| سرعت بلند کردن الکترود m/min | 0.5 |
| تعداد خروجی آهن | 2 |
| چگالی جریان الکترود A/cm² | 5.4 |
| مصرف آب خنک کننده t/h | کوره برقی 640 ترانسفورماتور 160) |
| نرخ بهره برداری از تجهیزات | 99% |
| تعداد آهن خروجی روزانه | بارها (هر 90 دقیقه یک بار) |
| میانگین تولید روزانه t | چهارصد و چهل و دو نقطه چهار یک |
| خروجی دو کوره قوس زیر آب در 45 دقیقه تن | و 27.65-29.7، تامین نیاز فولادسازی 27.5 تن در 45 دقیقه. |
محدوده تامین کوره آهن سربسته
کوره برقی سانروی یکی از تولیدکنندگان و تامین کنندگان آهن خام کوره قوس غوطه ور است. Sanrui می تواند لوازم جانبی کوره را مطابق نقشه های ارائه شده توسط مشتریان ارائه دهد.
سیستم تغذیه: قیف، لوله تغذیه
بدنه کوره: بدنه کوره، پوسته کوره، تیر پشتیبان پایین کوره، حلقه بالای کوره، آستر کوره
روکش کوره با آب خنک بسته: پوشش کوره بسته کاملاً آب خنک، صفحه جانبی روکش کوره و درب کوره، دستگاه آب بندی الکترود، دودکش، هود دود و لوله خروجی دود در خروجی
شبکه کوتاه (سیستم اتوبوس): جبران کننده، میله مسی رسانا، سیستم تعلیق شبکه کوتاه، حلقه جمع کننده و تکیه گاه، کابل، صفحه رسانا
دستگاه الکترود: نگهدارنده الکترود، پوسته الکترود، دستگاه گیره الکترود، دستگاه آزاد کننده فشار الکترود، دستگاه بالابر الکترود، راهنمای الکترود و تنظیم دایره توزیع، پلت فرم فولادی
مشعل: شبکه کوتاه مشعل، ریل راهنما و میله راهنمای مشعل، بدنه مشعل، الکترود گرافیت و مواد عایق
سیستم آب خنک کننده: توزیع کننده ورودی، مخزن جمع آوری آب برگشتی، لوله آب خنک کننده، لوله آب برگشتی، گیج فشار، دماسنج، شیر
سیستم هیدرولیک: سیلندر بستن الکترود، سیلندر گیره و آزاد کننده حلقه اصطکاکی، سیلندر پرس و آزاد کننده الکترود، ایستگاه پمپ هیدرولیک، موتور، شیر کنترل، باتری، لوله روغن خارجی
ترانسفورماتور کوره چدن برقی
سیستم الکتریکی LV: کنترل الکتریکی LV، کابینت منبع تغذیه LV، کابینت حفاظت LV، کنسول بالابر الکترود
سیستم تخلیه: دیگ تخلیه، کامیون تخلیه
قوس زیردریایی آهن بسته فرآیند ذوب کوره
01
فرآیند اصلی کوره قوس غوطه ور آهن خام شامل حذف سرباره، شارژ فلز، منبع تغذیه، ذوب، اکسیداسیون، تصفیه احیا و ضربه زدن است. بسته به ویژگی های نوع فولاد ذوب شده، روش های عملیاتی متفاوتی وجود دارد. فرآیند ذوب عمدتاً از سه مرحله تشکیل شده است: ذوب، اکسیداسیون و احیا.
02
با توسعه مداوم فناوری، فرآیند ذوب آهن پیوگ کوره قوس زیر آب نیز دستخوش تغییرات بزرگی شده است. در طول دوره ذوب، انرژی کمکی برای تسریع ذوب استفاده می شود، مانند تزریق نفت-اکسیژن، گاز طبیعی-اکسیژن یا ذغال-اکسیژن پودر شده. زمان ذوب هر کوره 15 ~ 20 دقیقه کوتاه می شود، مصرف برق را می توان 50 تا 60 کیلووات ساعت در تن کاهش داد.
03
پس از اتمام، سوراخ کوره را ببندید، ملاقه آهن مذاب را به اتاق ریخته گری بفرستید و آهن مایع را در دستگاه ریخته گری مداوم بریزید. آهن خام سرد شده در سطل آهن بارگیری می شود و توسط ماشین تخت برای درمان بعدی به منطقه محصول نهایی ارسال می شود.
بهینه‌سازی فناوری کوره‌های آهنی بسته سانروی
کوره غوطه ور آهن پیگ یک کوره آهنی برقی کاملاً محصور، تمام هیدرولیک، ثابت با عملکرد فشار میکرو مثبت و تنظیم اتوماتیک فشار کوره است.
فناوری شبکه کوتاه (سیستم اتوبوس) را بهینه کنید، تعادل سه فاز را تضمین کنید و مقدار امپدانس را به حداقل برسانید.
پوشش کوره ذوب آهن خوک یک پوشش کوره بسته کاملاً آب خنک با طراحی منحصر به فرد آبراهه است.
فناوری تنظیم خودکار الکترود هوشمند
فن آوری حلقه فشار فولاد ضد زنگ غیر مغناطیسی Bellows به تصویب رسیده است
فناوری حلقه مسی کاشی مسی مورد استفاده قرار گرفته است
بوش مسی یکپارچه آهنگری با خنک کننده مستقیم
نگهدارنده ترکیبی کوره چدن الکتریکی می تواند رسانایی الکترود را بهبود بخشد.
خدمات ارائه شده توسط Sanrui
1. Sanrui به عنوان یکی از تولید کننده و تامین کننده معروف کوره قوس زیردریایی آهن خوک در چین، می تواند طرح های پایه و نقشه های چیدمان را ارائه دهد.
2. Sanrui مهندسان را برای نصب و رفع اشکال دستگاه به کارخانه شما می فرستد و خدمات پس از فروش قابل اعتمادی را ارائه می دهد.
3. Sanrui آموزش پرسنل عملیات و تعمیر و نگهداری را ارائه می دهد و تجهیزات ذوب کار و نگهداری آسان است.
4. قیمت رقابتی و کیفیت عالی
5. سرمایه گذاری کم، راندمان تولید بالا و نرخ بازده بالا
6. تجهیزات کوره ذوب چدن دارای عملکرد پایدار و تولید ایمن است
7. کوره قوس زیردریایی چدن بسته را می توان با توجه به نیازهای مختلف سفارشی کرد
8. ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد
9. سازگار با محیط زیست، مصرف انرژی کم
به عنوان یکی از تولید کننده و تامین کننده معروف کوره قوس زیردریایی آهن خوک در چین، Sanrui مشاوره مهندسی، تحقیق و توسعه، طراحی، تامین تجهیزات، یکپارچه سازی سیستم و توسعه نرم افزار، ساخت، نصب، راه اندازی، مدیریت پروژه، خدمات فنی و آموزش، راهنمایی تولید، بهره برداری و نگهداری، تامین قطعات یدکی و سایر خدمات جامع مهندسی و فنی را ارائه می دهد.
الزامات پروژه دقیق خود را برای ما ارسال کنید و تیم مهندسی ما بر اساس نیاز شما، راه حل کوره زیردریایی آهن خام بسته شده را طراحی خواهد کرد.
محصولات مرتبط
مجموعه ماشین آلات و تجهیزات متالورژی سفارشی: کوره قوس الکتریکی، کوره قوس زیر آب، کوره پالایش LF، کوره خلاء ، کوره القایی، سیستم حذف گرد و غبار، تجهیزات تصفیه آب و غیره. با ارائه پیشرفته ترین خدمات یکپارچه سازی تجهیزات، تجهیزات متالورژی را می توان با توجه به نیازهای مختلف مشتریان سفارشی کرد و ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد.
طراحی دستگاه مکانیکی اصلی کوره قوس غوطه ور توسط Sanui بر اساس شرایط ملی چین است و از فناوری های پیشرفته بین المللی مانند Demark و Perlmutter استفاده می کند.
کوره قوس الکتریکی مستغرق عمدتاً برای احیاء و ذوب مواد خام مانند سنگ معدن، عامل کاهنده کربن و حلال استفاده می شود. عمدتاً فروآلیاژهایی مانند فروسیلیس، فرومنگنز، فروکروم، فروتنگستن، آلیاژ سیلیکون- منگنز و غیره تولید می کند.
تولید سرباره تیتانیوم از کوره الکتریکی سرباره تیتانیوم (کوره دایره ای و کوره مستطیلی مطابق با شکل آن) فرآیند ذوب استفاده می کند.
کوره ذوب قوس زیردریایی سیلیکونی صنعتی 25500KVA
کوره زیردریایی سیلیکونی صنعتی یک تجهیزات مهم در فرآوری سنگ معدن سیلیکون است که نقش کلیدی در صنعت سیلیکون ایفا می کند.
کوره آلیاژ سیلیکون منگنز عمدتاً برای ذوب آلیاژ سیلیکون منگنز استفاده می شود. آلیاژی حاوی سیلیکون و منگنز.
کوره زیردریایی فرونیکل 25.5MVA
قوس فرونیکل. کوره یک کوره قوس زیر غوطه ور ویژه است که برای ذوب آلیاژ نیکل و آهن استفاده می شود. وظیفه اصلی آن افزودن سنگ معدن نیکل، عامل احیای کربن (مانند کک) و سنگ آهک و سایر مواد خام به نسبت معین به کوره است
طراحی اصلی دستگاه مکانیکی کوره فروکروم با کربن بالا Sanui ترکیبی از شرایط ملی چین و استفاده از فناوری های پیشرفته بین المللی مانند دمارک و پیرمیت.
طراحی اصلی دستگاه مکانیکی کوره پالایش فروآلیاژ Sanui شرایط ملی چین را ترکیب می کند و از فناوری های پیشرفته بین المللی مانند دمارک و پیرمیت استفاده می کند.
پروژه های تکمیل شده ما
خدمات یکپارچه سازی تجهیزات کوره متالورژی Sanrui کوره های قوس الکتریکی و کوره های قوس الکتریکی هستند. کوره های متالورژی Sanrui با استفاده از تکنولوژی پیشرفته برای اطمینان از فرآیند ذوب کارآمد و با کیفیت بالا تولید می شوند. این کوره ها قادر به ذوب انواع مواد از جمله فولاد، آهن و آلیاژها، فروآلیاژها (مانند فروتنگستن، فرومنگنز پر کربن، فروسیلیس با کربن بالا، فروکروم با کربن بالا، آلیاژهای فرونیکل) و سیلیکون صنعتی، کاربید کلسیم، کروندیم زرد، کروندیم زرد هستند. و غیره با کنترل دقیق دما و حداقل مصرف انرژی. با استفاده از تجهیزات کوره متالورژی Sanrui، شرکت های متالورژی می توانند بهره وری را افزایش داده و هزینه های تولید را کاهش دهند و در نهایت سودآوری را افزایش دهند.
سانروی تجربه خوبی در طراحی، ساخت، نصب، راه اندازی تجهیزات فرآیند کوره فولادسازی دارد. درخواست جزئیات پروژه خود را برای ما ارسال کنید و تیم مهندسین ما یک راه حل سیستم تجهیزات کوره متالورژیکی از A تا Z را بر اساس نیاز شما طراحی خواهند کرد.
