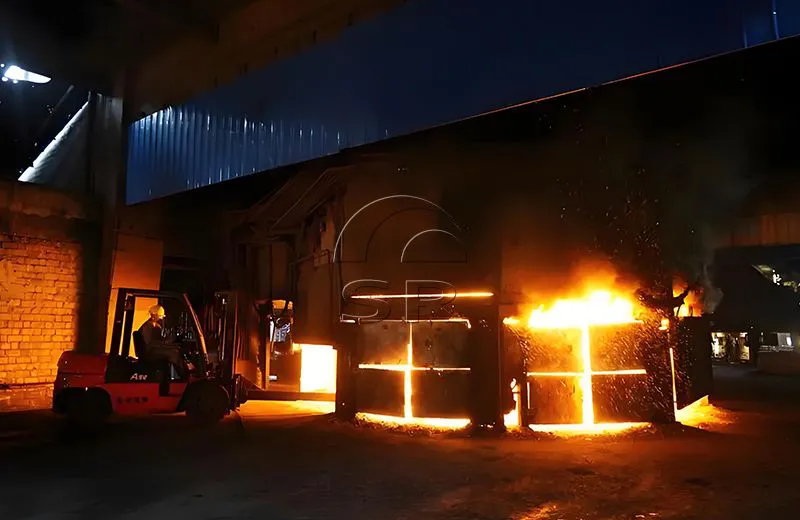

معرفی کوره سرباره تیتانیوم
تولید سرباره تیتانیوم از فرآیند ذوب کوره الکتریکی سرباره تیتانیوم (کوره دایره ای و کوره مستطیلی با توجه به شکل آن) استفاده می کند که با توجه به روش های مختلف آب بندی کوره الکتریکی می توان آن را به سه نوع تقسیم کرد: ذوب کوره الکتریکی بسته، ذوب کوره الکتریکی نیمه بسته. و ذوب کوره برقی باز.
معرفی کوره سرباره تیتانیوم
تولید سرباره تیتانیوم از فرآیند ذوب کوره الکتریکی (کوره دایره ای و کوره مستطیلی با توجه به شکل آن) استفاده می کند که با توجه به روش های مختلف آب بندی کوره الکتریکی می توان آن را به سه نوع تقسیم کرد: ذوب کوره برقی بسته، ذوب کوره الکتریکی نیمه بسته و کوره باز. ذوب کوره برقی
طراحی اصلی دستگاه مکانیکی کوره سرباره تیتانیوم Sanui شرایط ملی چین را ترکیب می کند و از فناوری های پیشرفته بین المللی مانند Demark و Pyremate استفاده می کند، حلقه فشار هیدرولیک و مکانیزم بالابر هیدرولیک سیلندر آویزان را اتخاذ می کند.
دستگاه تنظیم الکترود کوره سرباره تیتانیوم که به طور مستقل توسعه یافته است یک دستگاه تخلیه ولتاژ کنترل اتوماتیک است که ماشین آلات، لوازم الکتریکی، پنوماتیک و هیدرولیک، کابل های آب خنک، لوله مسی شبکه شبکه کوتاه شبکه مسی اتصال موازی معکوس، کاشی های مسی جعلی و غیره را یکپارچه می کند.
تجهیزات اصلی کوره سرباره تیتانیوم صنعتی از نوع کوره ثابت بسته استفاده می کند.
مشخصات فرآیند: ذوب سرباره تیتانیوم از الکترودهای پخته شده انتخاب می شود. از آنجایی که به دلیل هزینه الکترود نیازی به افزایش سرمایه گذاری کارخانه نیست، سیکل ذوب کوره برقی سرباره تیتانیوم طولانی است (زمان ذوب هر کوره ≥ 8 ساعت)، تداوم الکترود باید زیاد باشد و هزینه جامع خمیر الکترود و پوسته الکترود الکترود خود پخت کم است.
کاربرد اصلی کوره سرباره تیتانیوم
اصل تولید سرباره تیتانیوم در کوره سرباره تیتانیوم کوره برقی این است که ایلمنیت را با ماده احیا کننده جامد (آنتراسیت یا کک و ...) به نسبت معین مخلوط کرده و برای ذوب احیا به کوره برقی اضافه کنید.
اکسید آهن موجود در سنگ معدن به طور انتخابی به آهن فلزی کاهش می یابد، در حالی که اکسید تیتانیوم در سرباره غنی می شود.
پس از آن جداسازی سرباره و آهن، سرباره تیتانیوم و آهن فلزی فرعی به دست می آید.
ویژگی های تجهیزات کوره سرباره تیتانیوم
1. کوره سرباره تیتانیوم صنعتی کاملاً محصور: کوره الکتریکی ذوب سرباره تیتانیوم از نوع کوره کاملاً محصور شده، مجهز به سیستم تصفیه گاز با دمای بالا، ساختار بدنه کوره شکل دایره ای یا مستطیلی را اتخاذ می کند و سیستم منبع تغذیه نیز منبع تغذیه AC.
2. الکترود خود پخت، بالابر الکترود از بالابر دستی هیدرولیک و خودکار کنترل شده توسط کامپیوتر استفاده می کند، الکترود توسط یک حلقه مخروطی بسته می شود، سیلندر هیدرولیک صفحه رسانا شل می شود و دو مجموعه از حلقه های اصطکاک و سیلندرهای بالابر برای دستیابی استفاده می شود. فشار دادن و رها کردن خودکار طول ثابت و قطر دایره توزیع الکترود قابل تنظیم است.
3. شبکه کوتاه کوره سرباره تیتانیوم صنعتی (سیستم باس بار) یک جبران کننده آب خنک، یک لوله مسی با آب خنک، یک کابل خنک کننده با آب و یک صفحه رسانا خنک کننده با آب را اتخاذ می کند و یک شبکه کوتاه جدید صرفه جویی در انرژی را اتخاذ می کند. ساختار با طرح مثلث بیرونی.
4. سیستم کنترل تغذیه خودکار. سیستم تغذیه یک سیلو سطح بالا تغذیه کننده یا تغذیه دستی در جلوی کوره است.
5. خنک کننده آب در گردش و تجهیزات مورد نیاز است که دارای سیستم آب پشتیبان سطح بالا باشد تا از آسیب به قطعات ناشی از قطع ناگهانی برق جلوگیری شود و از سیستم هشدار خودکار بیش از حد دما استفاده می شود.
6. فن آوری نظارت تصویری با دمای بالا برای کوره.
7. ترانسفورماتور کوره الکتریکی سرباره تیتانیوم از ترانسفورماتور صرفه جویی در انرژی کم تلفات، تنظیم ولتاژ الکتریکی بدون بار، خنک کننده آب با گردش قوی روغن و مجهز به دستگاه های حفاظت کامل از دمای روغن و گاز استفاده می کند.
8. سیستم گسترش خودکار الکترود، سیستم کنترل الکترود پیشرفته. کنترل رهاسازی فشار الکترود، کنترل PLC را اتخاذ می کند، و بلند کردن و پایین آوردن الکترود برای دستیابی به تعادل قدرت سه فاز، کنترل دستی را اتخاذ می کند.
9. جعبه دود یک ساختار خنک کننده آب تقسیم شده کاملاً محصور دارد، از جمله یک بخش خنک کننده آب از فولاد کم کربن لبه بیرونی و 3 مجموعه از بخش های خنک کننده آب از جنس استنلس استیل مرکزی. یک آستین آب بندی فولادی ضد زنگ در ورودی الکترود در لبه بالایی جعبه دود نصب شده است.
ترکیب تجهیزات کوره سرباره تیتانیوم
تجهیزات مکانیکی کوره برقی ذوب سرباره تیتانیوم از قسمت های زیر تشکیل شده است: قسمت بدنه کوره سیستم بچینگ و تغذیه (شامل آستر کوره، لوله کشی سرباره و آهن، دستگاه بازکن و پلاگین خروجی سرباره و آهن)، هود دود، دودکش و احتراق ثانویه. محفظه، دستگاه راهنمای آب بندی الکترود، سیستم الکترود، سیستم شینه ثانویه، سیستم آب خنک کننده، سیستم هیدرولیک، تجهیزات پشتیبانی کوره الکتریکی و غیره.
مزایای فنی کوره سرباره تیتانیوم Sanrui
نوع کوره بسته، عملکرد فشار میکرو مثبت، تنظیم اتوماتیک فشار کوره.
فناوری اتصال کوتاه را برای اطمینان از تعادل سه فاز و حداقل مقدار امپدانس بهینه کنید.
تغذیه تمام اتوماتیک، تغذیه چند نقطه در کوره، تغذیه مداوم، ذوب مداوم، تطبیق خودکار و تنظیم خودکار سرعت تغذیه و توان ورودی الکترود.
فن آوری تنظیم خودکار بلند کردن و پایین آوردن الکترود برای دستیابی به ذوب خودکار، تنظیم توان، راندمان الکتریکی بالا و مصرف انرژی کم.
سیستم تشخیص و هشدار خودکار برای دیواره کوره و دمای پایین کوره برای اطمینان از تولید ایمن.
فناوری نظارت تصویری در دمای بالا کوره.
عملیات ساده و واضح، تعمیر و نگهداری آسان.
سرمایه گذاری کم، نتایج سریع، مصرف کم انرژی.
عملکرد ساده و شهودی، اثر گفتگوی انسان و کامپیوتر بسیار دوستانه.
پردازش پذیری قوی و برنامه نویسی نرم افزاری پیشرفته.
پارامترهای فنی اصلی کوره سرباره تیتانیوم 12600KVA
1. تعداد کوره برقی: 1
نوع: ثابت (با محفظه احتراق ثانویه)
قدرت نامی کوره الکتریکی سرباره تیتانیوم: 12600 کیلو ولت آمپر
خروجی سالانه یک کوره الکتریکی: 30000 تن سرباره تیتانیوم محلول در اسید
2. پارامترهای فنی یک کوره الکتریکی سرباره تیتانیوم 12600 کیلوولت آمپر
(1) ترانسفورماتور
ظرفیت نامی: 4200 کیلو ولت آمپر / 35 کیلوولت - مقدار تک فاز: 3 واحد / صندلی
ولتاژ اولیه ترانسفورماتور: 35 کیلو ولت
روش خنک کننده ترانسفورماتور: روغن صفحه مارپیچ
(2) سیستم الکترود
نوع: نگهدارنده الکترود
تعداد الکترودهای کار: 3 الکترود / صندلی
قطر دایره مرکز قطب الکترود: φ2200 میلی متر (قابل تنظیم)
قطر الکترود: φ780 میلی متر الکترود کربن
حرکت بلند کردن الکترود: 2000 میلی متر
فشار پرس الکترود: 50 میلی متر در زمان
زمان فشار دادن و رها کردن: ≤30 ثانیه
3) بدنه کوره
قطر پوسته کوره: φ10600
قطر محفظه کوره: φ8000
ارتفاع پوسته کوره: 5800 میلی متر
عمق محفظه کوره: 2700 میلی متر
خروجی اتو: 1
خروجی سرباره: 1
محدوده تامین کوره سرباره تیتانیوم
کوره برقی سانروی یکی از تامین کنندگان کوره های ذوب سرباره تیتانیوم است. Sanrui می تواند کوره سرباره تیتانیوم صنعتی سفارشی را مطابق نقشه های ارائه شده توسط مشتریان ارائه دهد.
سیستم تامین مواد اولیه: قیف، لوله تغذیه
بدنه کوره: بدنه کوره، پوسته کوره، تیر تکیه گاه پایین کوره، حلقه بالای کوره، آستر کوره
پوشش کوره محصور: پوشش کوره محصور، پانل های جانبی پوشش کوره و درب کوره، دستگاه آب بندی الکترود، دودکش، هود دود خروجی و لوله اگزوز
شبکه کوتاه: جبران کننده، میله مسی رسانا، سیستم آویز شبکه کوتاه، حلقه و براکت کلکتور، کابل، صفحه رسانا
دستگاه الکترود: ستون نگهدارنده الکترود، پوسته الکترود، دستگاه گیره الکترود، دستگاه پرس الکترود، دستگاه بالابر الکترود، راهنمای الکترود و تنظیم دایره توزیع، پلت فرم فولادی
دستگاه سوزاندن: شبکه کوتاه دستگاه سوزاندن، ریل ها و میله های راهنمای دستگاه سوزاندن، بدنه مشعل، الکترود گرافیت، مواد عایق
سیستم آب خنک کننده: توزیع کننده ورودی آب، مخزن جمع آوری آب برگشتی، لوله آب خنک کننده، لوله آب برگشتی، گیج فشار، دماسنج، شیر
سیستم هیدرولیک: سیلندر بستن الکترود، سیلندر گیره و آزاد کننده حلقه اصطکاکی، سیلندر پرس و آزاد کننده الکترود، ایستگاه پمپ هیدرولیک، موتور، شیر کنترل، باتری، لوله روغن خارجی
ترانسفورماتور کوره آلیاژ سیلیکون منگنز
سیستم الکتریکی ولتاژ پایین: کنترل الکتریکی ولتاژ پایین، کابینت منبع تغذیه ولتاژ پایین، کابینت حفاظتی ولتاژ پایین، کنسول کنترل بالابر الکترود
سیستم تخلیه: دیگ تخلیه، ماشین تخلیه
در حال بارگیری وینچ
تیتانیوم فرآیند ذوب کوره سرباره
01
کوره برقی سرباره تیتانیوم تجهیزات اصلی در تولید سرباره تیتانیوم است. عملکرد آن به عنوان ظرفی برای واکنش کاهش کنسانتره تیتانیوم و جداسازی سرباره و آهن است. آستر کوره آن را می توان به سه قسمت تقسیم کرد: قسمت بالایی حوض مذاب، قسمت حوض مذاب و کف کوره. قسمت بالایی حوض مذاب با آجرهای با آلومینا بالا و قسمت حوض مذاب و کف کوره با آجر منیزیم ساخته شده است.
02
فرآیند ذوب کوره الکتریکی سرباره تیتانیوم موجود با توجه به ویژگی های حوضچه مذاب به ذوب متناوب، ذوب پیوسته و روش مداوم تغذیه هوای الکترود با توجه به ویژگی های حوضچه مذاب و روش تغذیه به کوره الکتریکی باز، کوره الکتریکی بسته و نیمه بسته تقسیم می شود. کوره برقی
03
فرآیندهای ذوب مختلف با توجه به نیازهای مختلف انتخاب می شوند. الزامات کنترل فشار در کوره الکتریکی نسبتاً زیاد است و سوراخ های ضد انفجار روی پوشش کوره در حفظ فشار معین نقش دارند. ترموکوپل های اندازه گیری دما در نقاط مختلف لایه کوره کوره برقی نصب می شوند تا دمای مواد نسوز را در موقعیت های مختلف اندازه گیری کنند تا درجه فرسایش مواد نسوز مشخص شود.
04
بعد از اینکه کوره برقی شرایط باز کردن کوره برای ذوب را داشت، ترتیب باز کردن کوره پخت کوره برقی، پیش گرم کردن آستر، آویزان سرباره دیواره کوره، تخلیه سرباره و تخلیه آهن است. پس از تخلیه اتو، خروجی اتو باید مسدود شود.
05
سپس سرباره تخلیه می شود و آب سرباره به داخل حوضچه سرباره می ریزد و سرباره موجود در حوضچه سرباره برای خنک شدن به منطقه خنک کننده سرباره منتقل می شود.
06
پس از تخلیه سرباره، خروجی سرباره باید مسدود شود.
بهینه سازی فناوری کوره سرباره تیتانیوم Sanrui
کوره برقی ذوب سرباره تیتانیوم از نوع کوره کاملاً بسته استفاده می کند و مجهز به سیستم تصفیه گاز با دمای بالا است.
فناوری مانیتورینگ دوربین با دمای بالا در کوره
جمع کننده دود یک ساختار کاملاً بسته با آب خنک می شود
ما مجموعه ای از طرح های پوشش کوره را برای انطباق با کاربردهای مختلف کوره سرباره تیتانیوم ارائه می دهیم. محلول پوشش کوره بسته ذوب و نگهداری را ایمن تر می کند. پوشش کوره معمولاً از صفحات فولادی با آب خنک می شود، اما می توان از محلول ترکیبی که صفحات فولادی خنک شده با آب و مواد نسوز را ترکیب می کند نیز استفاده کرد.
سیستم کنترل الکترود پیشرفته
خدمات ارائه شده توسط Sanrui
1. Sanrui میتواند طرحبندی اولیه و نقشههای چیدمان کوره سرباره تیتانیوم را ارائه دهد
2. Sanrui مهندسان را برای نصب و رفع اشکال دستگاه و ارائه خدمات پس از فروش قابل اعتماد به کارخانه شما می فرستد.
3. Sanrui برای اپراتورها و پرسنل تعمیر و نگهداری آموزش می دهد و تجهیزات ذوب کار و نگهداری آسان است
4. قیمت کوره سرباره تیتانیوم رقابتی و کیفیت عالی
5. سرمایه گذاری کم، راندمان تولید بالا، نرخ بازده بالا
6. عملکرد پایدار تجهیزات ذوب، تولید ایمن
7. محصولات را می توان با توجه به نیازهای مختلف سفارشی کرد
8. ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد
9. سازگار با محیط زیست، مصرف انرژی کم
Sanrui مشاوره مهندسی، تحقیق و توسعه، طراحی، تامین تجهیزات، یکپارچه سازی سیستم و توسعه نرم افزار، ساخت، نصب، راه اندازی، مدیریت پروژه، خدمات فنی و آموزش، راهنمایی تولید، بهره برداری و نگهداری، تامین قطعات یدکی و سایر خدمات جامع مهندسی و فنی را ارائه می دهد.
الزامات پروژه دقیق خود را برای ما ارسال کنید و تیم مهندسی ما راه حل خط تولید کوره ذوب سرباره تیتانیوم را بر اساس نیاز شما طراحی خواهد کرد.
