معرفی کوره تصفیه خلاء VD
کوره ذوب خلاء VD یک تجهیزات فرآیند تصفیه متداول است که عمدتاً برای اکسید زدایی، حذف ناخالصی و سایر عملیات فولاد مذاب استفاده می شود تا خلوص بالا و محتوای ناخالصی کم فولاد با کیفیت بالا به دست آید.
Sanrui یکی از معروف ترین تولید کنندگان و تامین کنندگان کوره خلاء گاز زدا در چین است. محدوده سفارشی سازی گازگیر خلاء برای فروش از 15 تن تا 125 تن است.

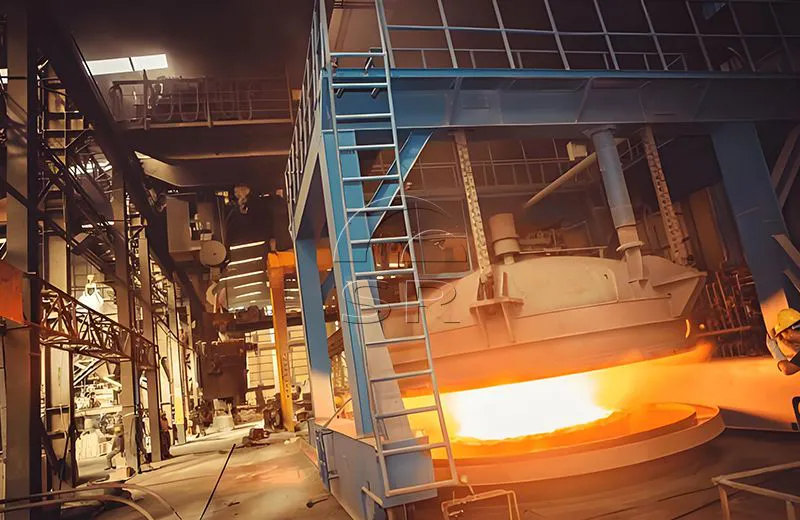

معرفی کوره تصفیه خلاء VD
کوره تصفیه خلاء VD یک تجهیزات فرآیند پالایش متداول است که عمدتاً برای اکسید زدایی، حذف ناخالصی و سایر عملیات فولاد مذاب استفاده می شود تا خلوص بالا و محتوای ناخالصی کم فولاد با کیفیت بالا به دست آید.
کوره تصفیه VD یک دستگاه گاز زدایی خلاء است که عمدتا برای حذف گازهای مضر H و N در فولاد، کاهش H در فولاد مذاب به ≤ 2ppm و کاهش تولید ضایعات نقطه سفید در فولاد استفاده می شود. در همان زمان، اکسید زدایی جزئی و حذف S، تنظیم دقیق ترکیب و اصلاح اجزاء نیز موجود است. خلوص فولاد مذاب پردازش شده توسط کوره تصفیه VD بیشتر بهبود می یابد.
اصلی کاربرد کوره های تصفیه وکیوم VD
کوره های پالایش وی دی به طور گسترده ای در زمینه متالورژی آهن و فولاد استفاده می شود، به ویژه نقش مهمی در تولید با کیفیت و خاص دارد. فولاد.
برای تولید فولاد پرسرعت، فولاد سازه‌ای آلیاژی، فولاد ابزار، فولاد مقاوم در برابر حرارت، فولاد مقاوم در برابر خوردگی و غیره قابل استفاده است. در صنعت فولاد کوره VD به یک تجهیزات کلیدی ضروری تبدیل شده است.
در یک کلام، کوره VD یک تجهیزات مهم فرآیند پالایش است. از طریق عملیات خلاء و افزودن عامل تصفیه، می توان اکسیژن، گاز و ناخالصی های موجود در فولاد مذاب را به طور موثر حذف کرد تا فولاد با خلوص بالا و ناخالصی کم فولاد با کیفیت بالا به دست آید.
ویژگی های تجهیزات کوره های تصفیه خلاء VD
1. خلوص بالا: فناوری تصفیه خلاء می تواند به طور موثر عناصر مضر مانند گاز و ناخالصی های موجود در فولاد مذاب را حذف کند و خلوص و کیفیت فولاد مذاب را بهبود بخشد.
2. راندمان بالا و صرفه جویی در انرژی: کوره پالایش VD عملیات بسته را اتخاذ می کند، که از دست دادن تبخیر در فولاد مذاب را کاهش می دهد و راندمان گرمایش و نرخ استفاده از انرژی بالایی دارد.
3. انعطاف پذیر و قابل کنترل: کوره تصفیه VD را می توان با توجه به نیازهای فرآیند مختلف، مانند تنظیم درجه خلاء، زمان پالایش، عناصر آلیاژی و غیره تنظیم کرد تا نیازهای تولید انواع مختلف فولاد را برآورده کند.
4. حفاظت از محیط زیست و ایمنی: کوره ذوب VD در طول عملیات از فناوری خلاء استفاده می کند که گرد و غبار، گاز خروجی و سایر آلاینده ها را تولید نمی کند و الزامات حفاظت از محیط زیست و تولید ایمن را برآورده می کند.
ترکیب تجهیزات کوره تصفیه خلاء VD
کوره تصفیه خلاء VD شامل پمپ خلاء تزریق بخار، خط لوله خلاء، شیر توقف خلاء اصلی، خنک کننده حذف گرد و غبار ریز و درشت، مخزن خلاء، وسیله نقلیه روکش، پمپ تزریق بخار، کندانسور، شیر خلاء، درام اصلی آب، درام توزیع آب، درام بخار ، پمپ آب سرد، پمپ آب گرم، برج خنک کننده، شیر باد کردن، درز انبساط و تجهیزات حذف گرد و غبار.
Sanrui VD مزایای فنی کوره تصفیه خلاء
مخزن خلاء با حلقه مهر و موم توخالی تک لایه مهر و موم شده و با خنک کننده آب محافظت می شود.
پوشش مخزن ساختار سر پروانه را با استحکام بالا و استرس یکنواخت اتخاذ می کند.
کامیون مخزن خلاء مبدل فرکانس را برای تنظیم سرعت اتخاذ می کند و به طور پایدار حرکت می کند.
خط لوله خلاء خط لوله آب خنک را برای کاهش دمای گاز خروجی و دمای جریان هوا اتخاذ می کند.
شیشه مشاهده پنجره مشاهده دستی باید با محافظ گاز بی اثر و دستگاه استروبوسکوپی ارائه شود.
با نمونه برداری اندازه گیری دما دستی و تغذیه خودکار در شرایط خلاء؛
دستگاه دمنده اکسیژن مجهز به دستگاه آب بندی مخصوص است که کمتر فرسوده، نشتی و تنظیم تفنگ اکسیژن آسان است.
آرگون را پاک کرده و هم بزنید.
مجهز به سیستم کنترل PLC.
عملیات ساده و واضح و نگهداری راحت.
سرمایه گذاری کمتر، اثر سریع و مصرف کم انرژی.
فرآیند بسیار قوی و برنامه نویسی نرم افزاری پیشرفته.
پارامترهای فنی اصلی کوره تصفیه خلاء VD
| مدل | DLFV15 | DLFV30 | DLFV50 | DLFV60 | DLFV90 | DLFV125 |
| ظرفیت نامی ملاقه (T) | 15 | 30 | 50 | 60 | 90 | 125 |
| حداکثر ظرفیت ملاقه (T) | 20 | 40 | 40 | 70 | 100 | 160 |
| قطر ملاقه (میلی متر) | 2200 | 2900 | 3100 | 3200 | 3400 | 3900 |
| ظرفیت ترانسفورماتور (کیلووات) | 4000 | 7000 | 10000 | 12500 | 15000 | 18000 |
| نرخ گرمایش مایع فولادی (c/min) | حداکثر: 5.5 | حداکثر: 5.5 | حداکثر: 5.5 | حداکثر: 5.5 | حداکثر: 5.5 | حداکثر: 5.5 |
| قطر مخزن خلاء (میلی متر) | 3800 | 4800 | 5200 | 5400 | 5600 | 6300 |
| ارتفاع مخزن وکیوم (میلی متر) | 4100 | 5000 | 5400 | 5600 | 5800 | 6500 |
| درجه خلاء نهایی (PA) | 67 | 67 | 67 | 67 | 67 | 67 |
| ظرفیت مکش پمپ (کیلوگرم در ساعت) | 250 | 250 | 280 | 300 | 400 | 400+ |
| مصرف بخار 0.8mpa (t/h) | 6-7 | 10-11 | 11-12 | 11-12 | 15-16 | 16 |
| مصرف آب خنک کننده 0.3mpa (m³/h) | 600 | 900 | 980 | 1100 | 1150 | 1200 |
| مصرف اکسیژن 0.6mpa (1/min) | 80 | 120 | 160 | 160 | 240 | 280 |
| مصرف اکسیژن 0.8mpa (m³/h) | 600 | 1000 | 1200 | 1400 | 1800 | 2000 |
| مصرف برق 380 ولت (کیلووات) | 200 | 250 | 300 | 350 | 400 | 4000 |
محدوده تامین کوره های تصفیه خلاء VD
کوره برقی سانروی یکی از تولیدکنندگان گاززدای خلاء چین و تامین کننده کوره های خلاء است. Sanrui می تواند گاز زدایی خلاء سفارشی را برای فروش از 10 تن تا 125 تن کوره های ذوب VOD و لوازم جانبی آنها ارائه دهد. برخی از محصولات را می توان با توجه به نقشه ها سفارشی کرد.
محدوده تامین تجهیزات کوره پالایش ملاقه خلاء VD/VOD شامل مخزن خلاء ثابت یا مخزن نصب شده روی وسیله نقلیه، پوشش مخزن خلاء، دستگاه شارژ خلاء، دستگاه دمنده اکسیژن (اشاره به VOD)، سیستم اتوماسیون الکتریکی، خط لوله خلاء، دستگاه حذف گرد و غبار و پمپ خلاء و غیره
فرآیند ذوب کوره های تصفیه خلاء VD
01
فرآیند ذوب کوره تصفیه خلاء VD عمدتاً شامل مراحل زیر است: مکش خلاء، هیدروژن زدایی، تنظیم دما، پالایش، آلیاژسازی، ریختن فولاد مذاب و غیره. فرآیند خاص به صورت 2 تا 8 است:
02
مکش خلاء: گاز موجود در محفظه کوره از طریق سیستم مکش استخراج می شود تا درجه خلاء مشخصی ایجاد شود تا شرایطی برای عملیات بعدی ایجاد شود.
03
هیدروژن زدایی: در حالت خلاء، هیدروژن به فولاد مذاب وارد می شود تا هیدروژن موجود در فولاد مذاب با اکسیژن موجود در فولاد اکسید شده واکنش داده و بخار آب تولید کند و در نتیجه اکسیژن حذف شود.
04
تنظیم دما: فولاد مذاب در محدوده دمایی معینی از طریق سیستم گرمایش و سرمایش تنظیم می شود تا پیشرفت نرم عملیات بعدی را تسهیل کند.
05
پالایش: در حالت خلاء، عوامل تصفیه (مانند آهک، آلومینیوم و غیره) برای انجام گوگردزدایی، حذف ناخالصی و سایر عملیات برای بدست آوردن فولاد مذاب با ناخالصی کم و خلوص بالا وارد فولاد مذاب می شوند.
06
آلیاژسازی: عناصر آلیاژی در صورت نیاز به فولاد مذاب تصفیه شده اضافه می شوند تا ترکیب شیمیایی آن تنظیم شود و عملکرد فولاد بهبود یابد.
07
ریختن فولاد مذاب: پس از تصفیه و آلیاژسازی، فولاد مذاب مرغوب به دست آمده برای ریخته گری در قالب ریخته گری ریخته می شود.
08
جریان فرآیند کوره تصفیه خلاء VD: جرثقیل پل، ملاقه فولاد مذاب تصفیه شده را از کوره LF به داخل مخزن خلاء می‌برد و کابین پوشش خلاء برای اندازه‌گیری دما و نمونه‌برداری به ایستگاه تصفیه خلاء هدایت می‌شود. سپس درپوش مخزن وکیوم روی مخزن وکیوم پایین آمده و درپوش بسته می شود. پمپ خلاء را برای تخلیه راه اندازی کنید و هنگامی که درجه خلاء به 67Pa رسید، وارد درمان گاز زدایی با خلاء بالا شوید. شروع به حفظ وکیوم برای 15-20 دقیقه کنید. پس از اتمام عملیات، شیر اصلی خلاء را ببندید ← خلاء را بشکنید ← درپوش ملاقه را بردارید ← اندازه گیری دما و نمونه برداری ← ماشین روکش خلاء را به حالت آماده باش برانید ← توقف دمیدن آرگون ← ملاقه را به ایستگاه ریخته گری پیوسته ببرید.
کوره تصفیه وکیوم Sanrui VD بهینه سازی فناوری
مخزن خلاء کوره تصفیه خلاء VD با یک حلقه آب بندی توخالی تک لایه مهر و موم شده است و با خنک کننده آب محافظت می شود.
پوشش مخزن ساختار سر پروانه را اتخاذ می کند.
کامیون مخزن خلاء از یک مبدل فرکانس برای تنظیم سرعت و حرکت هموار استفاده می کند.
خط لوله خلاء از یک خط لوله خنک شده با آب استفاده می کند تا دمای گاز خروجی و دمای جریان هوا را کاهش دهد.
شیشه مشاهده مصنوعی پنجره مشاهدات مجهز به محافظ گاز بی اثر و دستگاه بارق است.
اندازه گیری دمای مصنوعی و نمونه برداری در شرایط خلاء؛
سیستم تغذیه خودکار؛
دمیدن و هم زدن آرگون؛
سیستم کنترل الکترود پیشرفته
مجهز به سیستم کنترل PLC
خدمات ارائه شده توسط Sanrui
1گاز زدای خلاء Aa China در چین، Sanrui می‌تواند طرح‌بندی و نقشه‌های چیدمان کوره تصفیه خلاء VD را ارائه دهد
2Sanrui مهندسانی را برای نصب و رفع اشکال دستگاه و ارائه خدمات پس از فروش قابل اعتماد به کارخانه شما می فرستد.
3Sanrui برای اپراتورها و پرسنل تعمیر و نگهداری آموزش می دهد و تجهیزات ذوب کار و نگهداری آسان است
4فروش دستگاه گاز زدا وکیوم cقیمت رقابتی و کیفیت عالی
5سرمایه گذاری کم، راندمان تولید بالا، نرخ بازده بالا
6عملکرد پایدار تجهیزات ذوب، تولید ایمن
7محصولات را می توان با توجه به نیازهای مختلف سفارشی کرد
8ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد
9سازگار با محیط زیست، مصرف انرژی کم
Sanrui به عنوان یکی از تامین کنندگان معروف کوره های خلاء، مشاوره مهندسی، تحقیق و توسعه، طراحی، تامین تجهیزات، یکپارچه سازی سیستم و توسعه نرم افزار، ساخت، نصب، راه اندازی، مدیریت پروژه، خدمات فنی و آموزش، راهنمایی تولید، بهره برداری و نگهداری، تامین قطعات یدکی و سایر خدمات جامع مهندسی و فنی را ارائه می دهد.
الزامات پروژه دقیق خود را برای ما ارسال کنید و تیم مهندسی ما راه حل خط تولید کوره تصفیه خلاء VD را بر اساس نیاز شما طراحی خواهد کرد.
