کوره تصفیه وکیوم VOD

معرفی کوره تصفیه خلاء VOD


کوره تصفیه خلاء VOD دارای عملکردهای متعددی مانند گاز زدایی خلاء، کربن زدایی با دمش اکسیژن، شارژ خلاء، هم زدن دمش آرگون، نمونه برداری اندازه گیری دمای غیر خلاء، تغذیه سیم و غیره است.

سانروی یکی از مشهورترین چینی هاست  کوره ذوب VOD و تامین کننده گاز زدا خلاء. سفارشی طراحی شده است گاز زدای خلاء محدوده فروش از 10 تن تا 150 تن است.

به اشتراک بگذارید:

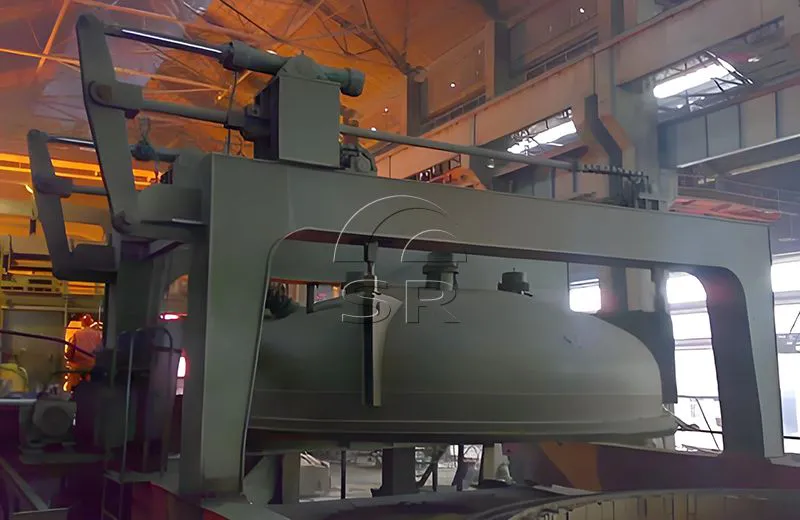

معرفی کوره تصفیه خلاء VOD

معرفی کوره تصفیه خلاء VOD

کوره تصفیه خلاء VOD دارای عملکردهای متعددی مانند گاز زدایی خلاء، کربن زدایی با دمش اکسیژن، شارژ خلاء، هم زدن دمش آرگون، نمونه برداری اندازه گیری دمای بدون خلاء، تغذیه سیم و غیره است. تجهیزات پالایش خلاء نوع VOD یکی از پرکاربردترین تجهیزات پالایش در خارج است. کوره در جهان ساختار کلی کوره ذوب VOD یک مخزن و یک پوشش را اتخاذ می کند، پوشش مخزن متحرک است و بدنه مخزن از نوع گودال ثابت است.

تجهیزات اصلی گاز زدایی خلاء VD عمدتاً از یک مخزن خلاء چیده شده بر روی زمین و یک پوشش مخزن خلاء در حال حرکت بر روی سکو تشکیل شده است. پوشش مخزن خلاء از طریق یک دستگاه بالابر بر روی وسیله حمل و نقل آویزان می شود. یک مخزن شارژ خلاء 2 متری، یک سوراخ چشمی، و یک سوراخ دوربین تلویزیون روی درپوش مخزن خلاء وجود دارد. یک پوشش محافظ حرارتی ملاقه در داخل پوشش مخزن آویزان شده است.

ساختار کلی کوره پالایش ملاقه VOD یک مخزن و یک پوشش را اتخاذ می کند، پوشش مخزن متحرک است و بدنه مخزن از نوع گودال ثابت است.

هنگامی که هیچ عملیات دمش اکسیژن انجام نمی شود، کوره VOD می تواند به طور کامل عملکرد کوره VD را درک کند. بدنه مخزن به پمپ خلاء متصل است و برای باز و بسته کردن بدنه مخزن و پمپ وکیوم از غبارگیر سه مرحله ای و شیر توقف اصلی استفاده می شود. قبل از بالا بردن ملاقه در بدنه مخزن، می توان خط لوله خلاء را از قبل تخلیه کرد. به این ترتیب می توان از پمپ خلاء به طور کامل استفاده کرد، زمان تخلیه بدنه مخزن و افت دما را می توان کوتاه کرد و کوره VOD را می توان با کوره الکتریکی، LF و خط ریخته گری مطابقت داد تا بهترین اثر را به دست آورد.

کاربرد اصلی کوره تصفیه خلاء VOD

کوره پالایش ملاقه VOD می تواند فولاد کم آلیاژ با کیفیت بالا را پالایش و تولید کند. -فولاد کربن، فولاد بلبرینگ، فولاد ساختاری آلیاژی، فولاد ضد زنگ، فولاد قالب، فولاد ابزار، فولاد کم کربن و غیره.

کوره ذوب VOD همچنین می تواند پالایش کند و انواع فولاد را با الزامات سختگیرانه در مورد گاز مذاب فولاد، اجزاء و ترکیب شیمیایی تولید می کند.

کوره VOD دارای قابلیت گاز زدایی خلاء فوق العاده قوی، تغذیه خلاء، ترکیب آلیاژ ریز است. تنظیم؛ گاز زدایی خلاء؛ کربن زدایی با دمیدن اکسیژن خلاء؛ هم زدن آرگون دمنده پایین.

ویژگی های تجهیزات کوره تصفیه خلاء VOD

1. مخزن خلاء ملاقه را برای پردازش دریافت می کند. پس از اینکه جرثقیل ملاقه را در مخزن خلاء قرار داد، لوله آرگون به صورت دستی متصل می شود. مخزن یک سازه جوشی است و مجهز به سازه راهنمای ملاقه برای تسهیل بالا کشیدن ملاقه است. دارای روکش نسوز برای جلوگیری از تنش حرارتی. کف مخزن مجهز به دستگاه ضد نشتی است.

2. پوشش مخزن به صورت الکتریکی-مکانیکی هدایت می شود و پوشش مخزن به صورت هیدرولیکی رانده می شود. پوشش مخزن یک ساختار دیسکی شکل با پوشش نسوز است و پوشش محافظ مجهز به بخش مستقیم برای افزایش فضای آزاد است.

3. مسافر پوشش مخزن تنظیم سرعت فرکانس متغیر را اتخاذ می کند تا ماشین پوششی به آرامی شروع به حرکت کند، راه برود و متوقف شود.

4. پوشش مخزن از یک سر دیسکی شکل استفاده می کند تا وزن مرده پوشش مخزن را کاهش دهد، استحکام را افزایش دهد و توزیع نیرو پوشش مخزن را معقول تر کند. پوشش مخزن دارای بخش عمودی خاصی برای انطباق با ساختار پوشش محافظ است.

5. پوشش مخزن مجهز به دستگاه دمنده اکسیژن، قیف خلاء، پنجره دید مصنوعی، دوربین تلویزیون و دستگاه اندازه گیری دما و نمونه برداری در شرایط غیر خلاء است که می تواند وضعیت ذوب را در کوره در هر زمان مشاهده کند. زمان، تنظیم ترکیب آلیاژ و اندازه گیری دما و نمونه برداری در شرایط غیر خلاء را درک کنید.

6. یک حلقه آب بندی لاستیکی سیلیکونی تک لایه برای آب بندی بین پوشش مخزن و بدنه مخزن استفاده می شود. یک حلقه آب بندی روی فلنج بدنه مخزن و یک دستگاه دمنده روی درپوش مخزن نصب شده است تا از سوختن رینگ آب بندی توسط جریان هوای گرم جلوگیری کند و گرد و غبار و زباله های روی فلنج بدنه مخزن را از بین ببرد.

7. مکانیزم تغذیه خلاء پیشرفته با آب بندی خوب و عملیات آسان را اتخاذ می کند. این می تواند تغذیه و تولید سرباره را در خلاء متوجه شود، ترکیب آلیاژ را تنظیم کند و نرخ بازیابی آلیاژ را بهبود بخشد.

8. مخزن وکیوم و پوشش مخزن با مواد نسوز برای حفاظت ساخته شده است.

ترکیب تجهیزات کوره تصفیه خلاء VOD

تجهیزات کوره تصفیه وکیوم VOD شامل: سیستم مخزن خلاء، سیستم پوشش مخزن خلاء، سیستم بالابر مخزن و سیستم پوشش مخزن، دستگاه دمنده اکسیژن، دستگاه تغذیه خلاء، سیستم پمپ خلاء، سیستم خط لوله خلاء اتصال مخزن و پمپ خلاء، سیستم هیدرولیک ، سیستم دمش اکسیژن، سیستم دمش آرگون، سیستم هوای فشرده، سیستم آب خنک کننده، دستگاه دوربین تلویزیون، سیستم تجهیزات کنترل الکتریکی و مانیتورینگ ابزار.

مزایای فنی کوره تصفیه خلاء VOD Sanrui

مخزن خلاء با یک حلقه آب بندی توخالی تک لایه مهر و موم شده و با خنک کننده آب محافظت می شود.

پوشش مخزن ساختار سر پروانه ای با استحکام بالا و نیروی یکنواخت را اتخاذ می کند.

کامیون مخزن خلاء از یک مبدل فرکانس برای تنظیم سرعت و حرکت هموار استفاده می کند.

خط لوله خلاء از یک خط لوله خنک شده با آب استفاده می کند تا دمای گاز خروجی و دمای جریان هوا را کاهش دهد.

شیشه مشاهده مصنوعی پنجره مشاهدات مجهز به محافظ گاز بی اثر و دستگاه بارق است.

دارای نمونه برداری اندازه گیری دمای مصنوعی و تغذیه خودکار در شرایط خلاء.

دستگاه دمنده اکسیژن مجهز به یک دستگاه آب بندی مخصوص است که کمتر سایش و ضد نشتی است و برای تنظیم تفنگ اکسیژن راحت است.

دمیدن و هم زدن آرگون؛

مجهز به سیستم کنترل PLC.

عملیات ساده و واضح و نگهداری آسان.

سرمایه گذاری کم، نتایج سریع و مصرف کم انرژی.

پردازش پذیری قوی و برنامه نویسی نرم افزاری پیشرفته.

پارامترهای فنی اصلی کوره تصفیه خلاء VOD

ظرفیت رتبه بندی شده قطر داخلی ملاقه فولادی حجم مکش پمپ خلاء درجه خلاء کار اندازه مخزن وکیوم
(T) (میلی متر) کیلوگرم در ساعت (Pa) (میلی متر)
15 2200 50 67 3800×4100
25 2600 180 4000×4600
30 2700 200 4200×5175
40 2900 250 4800×5300
50 3000 280 5300×5400
60 3150 360 5300×5500
70 3200 380 5400×5600
80 3300 380 5500×5700
90 3400 380 5600×5800
100 3500 400 5600×5800
120 3600 420 6200×6400
150 3900 450 6300×6600

دامنه تامین کوره های تصفیه خلاء VOD

محدوده تامین تجهیزات کوره تصفیه خلاء VD/VOD شامل مخزن خلاء ثابت یا مخزن نصب شده روی وسیله نقلیه، پوشش مخزن خلاء، دستگاه شارژ خلاء، دستگاه دمنده اکسیژن (اشاره به کوره VOD)، سیستم اتوماسیون الکتریکی، خط لوله خلاء، دستگاه حذف گرد و غبار و پمپ خلاء و غیره

محدوده سفارشی سازی کوره ذوب VOD از 10 تن تا 150 تن است.

فرایند ذوب کوره های تصفیه خلاء VOD

01

فرآیند تصفیه دمش اکسیژن خلاء فولاد مذاب:

ملاقه را به مخزن وصل کنید─آرگون را وصل کنید─حرکت درب خودرو را─پوشش را به سمت پایین بکشید─اسلحه اکسیژن پایین را─دریچه توقف اصلی را باز کنید─تصفیه خلاء─خلاء شکستن─اندازه گیری دما و نمونه برداری─پوشش بالابر─پوشش خودرو درحال حرکت─آرگون را از مخزن جدا کنید. .

02

خواص متالورژیکی: ادغام گاز در فولاد مذاب پس از تصفیه می تواند شرایط زیر را برآورده کند:

[O]

[H]

[N]

بهینه سازی فناوری کوره های خلاء تصفیه VOD Sanrui

مخزن خلاء کوره تصفیه خلاء VOD با یک حلقه آب بندی توخالی تک لایه مهر و موم شده است و با خنک کننده آب محافظت می شود.

پوشش مخزن ساختار سر پروانه را اتخاذ می کند.

ماشین مخزن خلاء از یک مبدل فرکانس برای تنظیم سرعت و حرکت هموار استفاده می کند.

خط لوله خلاء از یک خط لوله خنک شده با آب استفاده می کند تا دمای گاز خروجی و دمای جریان هوا را کاهش دهد.

شیشه مشاهده مصنوعی پنجره مشاهدات مجهز به محافظ گاز بی اثر و دستگاه بارق است.

اندازه گیری دستی دما و نمونه برداری در شرایط خلاء؛

سیستم تغذیه خودکار؛

دستگاه دمنده اکسیژن مجهز به یک دستگاه آب بندی مخصوص است که کمتر سایش، ضد نشت و تنظیم تفنگ اکسیژن را آسان می کند.

دمیدن و هم زدن آرگون؛

سیستم کنترل الکترود پیشرفته

مجهز به سیستم کنترل PLC

خدمات ارائه شده توسط Sanrui

1Sanrui به عنوان تامین کننده و سازنده دستگاه گاز زدایی خلاء، می تواند طرح بندی و نقشه های چیدمان کوره خلاء را با طراحی سفارشی VOD ارائه کند.

2Sanrui مهندسانی را برای نصب و رفع اشکال دستگاه و ارائه خدمات پس از فروش قابل اعتماد به کارخانه شما می فرستد.

3Sanrui برای اپراتورها و پرسنل تعمیر و نگهداری آموزش می دهد و تجهیزات ذوب کار و نگهداری آسان است

4قیمت رقابتی و کیفیت عالی

5سرمایه گذاری کم، راندمان تولید بالا، نرخ بازده بالا

6عملکرد پایدار تجهیزات ذوب، تولید ایمن

7محصولات را می توان با توجه به نیازهای مختلف سفارشی کرد

8ظرفیت تولید را می توان با توجه به نیاز مشتری تنظیم کرد

9سازگار با محیط زیست، مصرف انرژی کم

Sanrui مشاوره مهندسی کوره vod، تحقیق و توسعه، طراحی، تامین تجهیزات، یکپارچه سازی سیستم و توسعه نرم افزار، ساخت، نصب، راه اندازی، مدیریت پروژه، خدمات فنی و آموزش، راهنمایی تولید، بهره برداری و نگهداری، تامین قطعات یدکی و سایر مهندسی و فنی جامع را ارائه می دهد. خدمات

الزامات پروژه دقیق خود را برای ما ارسال کنید، و تیم مهندسی ما راه حل خط تولید کوره تصفیه خلاء VOD را بر اساس نیاز شما طراحی خواهد کرد.
